1998年12月12日(土)

DS1820温度計完成!

画像 981211-09a.jpg DS1820とRS232CのインターフェースをPIC16F84で作 りました。 FreeBSD上で温度読み取りソフトを作成し、結果をgnuplotで表示し ているところです。
温度の分解能が1/80度ぐらいあるので、10秒刻みとかで表示 させても変化があって面白いです。
測定精度は、カタログデータによると±0.5度となっています..があまり信用し ていません。 2つのセンサーを同じ位置に置くと、0.1°Cぐらいまで揃 いました。

画像 981211-10a.jpg これが、PIC16F84を使ったRS232Cインターフェースです。 まだ、バラックで、センサーともクリップコードで接続されています。 この状態で、プログラムの開発とか実験とかをやっていました。

で、これが 回路を作り直して、プラスチックケースに納めた状態です。

ふたを閉めた状態。 事務所の計算機のラックに置いてあります。

で、これが 作りかけの温度表示プログラム。 Tcl/Tkで作っています。
床上5cmと1mぐらいの位置に2個の温度センサーを置き、温度を測定しています。

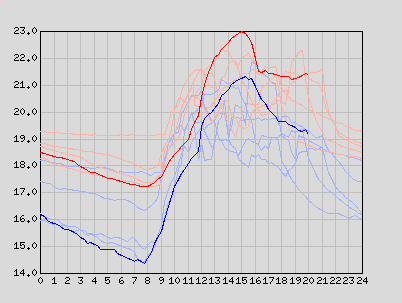

濃い2本の線が、今日の測定結果で、薄いのがここ数日の測定結果です。

画像 981211-13.jpg これは、秋月電子で買った液晶ディスプレイ。
実験で、スーパーファミコンのドラゴンクエストを表示しているところです。
TVチューナーも一緒に買ったのですが、壊れているのか TVは写りません。(T_T)

作製 1998年12月12日(土)
