うだうだ日記 2011年 4月25日

2011年4月25日 月曜日

FTDI Basic Breakoutもどき

PCBCARTに注文した基板100枚が到着。 梱包をほどくとビニール袋におそらく100枚の基板が ばらばらに入っていた。 基板が小さいので仕方がないのだろう。 面付け＋Vカットで20枚づつぐらい作るべきだったの だろうとは思うが、面倒だったので仕方ない。

作ったのは FTDI Basic Breakout コンパチの基板。 FTDI Basic Breakoutは FTDI社のFT232RLを使ったUSBシリアルアダプタで、 Arduino Proと組み合わせるとUSBでPCと接続できるようになる。 Arduinoを自作して使うとき便利。 国内だと スイッチサイエンスとかで買える。

自分に使う分には1,2個買っていれば十分なのだが、 講習で kumaduino使ったり、ロボコン部で使わせるには 人数分欲しいので 1,500円払うのが惜しくなって自作した次第。 FT232RLは秋月電子で350円なので基板代込みで１つ600円ぐらいで 作れそうだ。

Arduino-UNOで使われているATmega8U2を使った ボードも既に出ているが、 使い方がイマイチわからないのでFT232RLにした。

基板100枚 (たぶん)

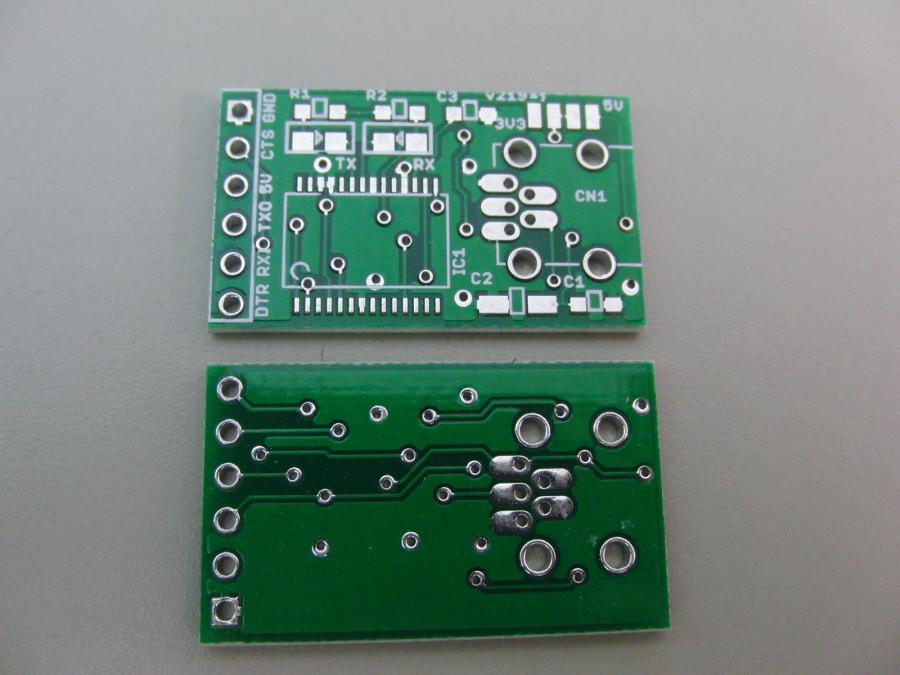

表裏

組立 !

部品の数が少ないので、 FT232RLのハンダ付けができれば、 組立は簡単。 例によって、USBミニBコネクタは、 ハンダ付けが簡単なスルーホールタイプ。 ピンソケットはL型がベストなのだが、 通常のストレートタイプでもハンダ付け可能。

L型ピンは使わずに

装着 !

FTDI Basic Breakouts
