Pinguino PICMX220F032B基板

28Pin DIPのMIPSチップ、PIC32MX220F032Bを活用する 基板の情報を提供するページです。

最新の情報共有は wikiで やって行きたいと思います。
ご意見ご質問等は kick4の掲示板にお願いします。

目次

基板の仕様

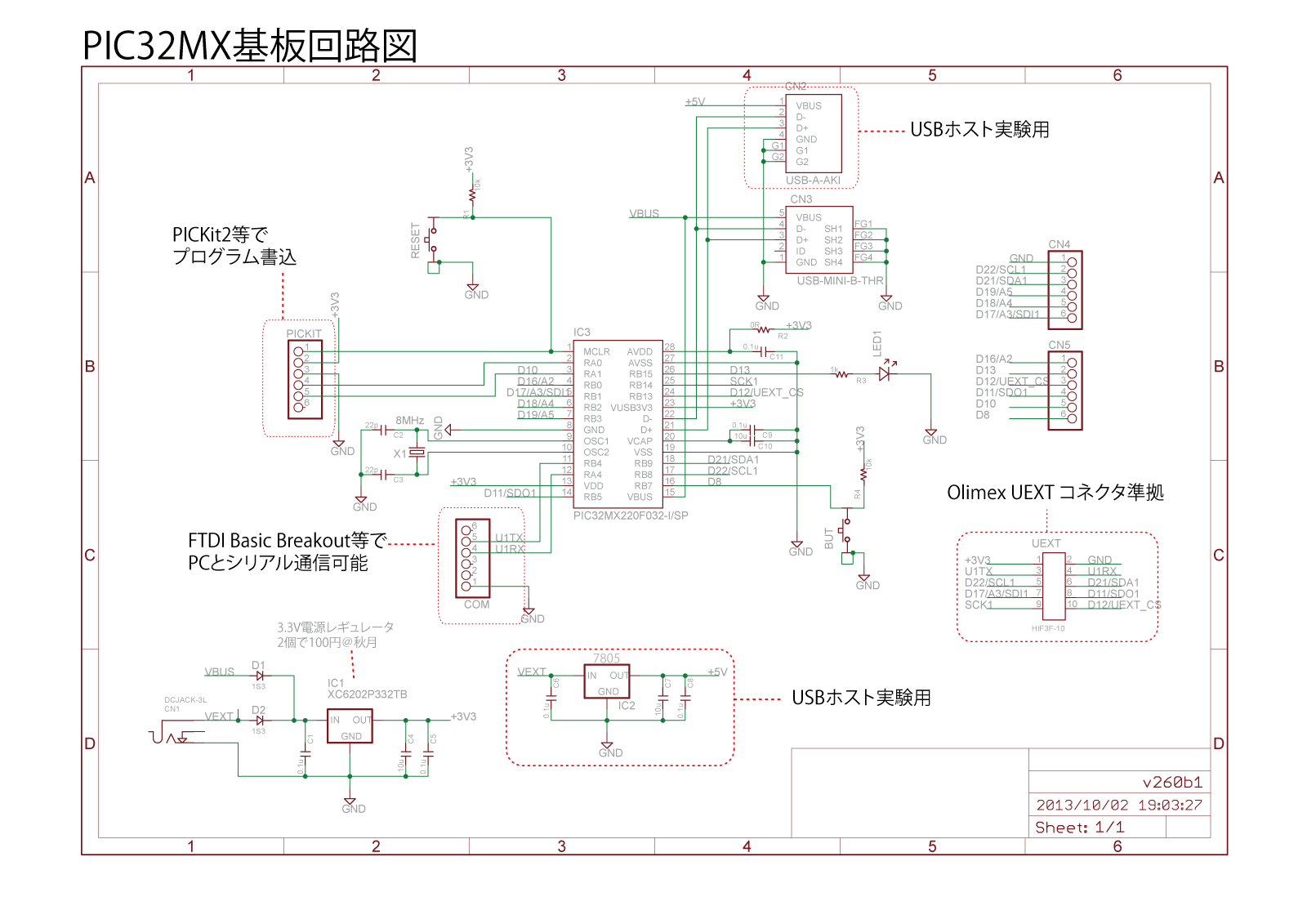

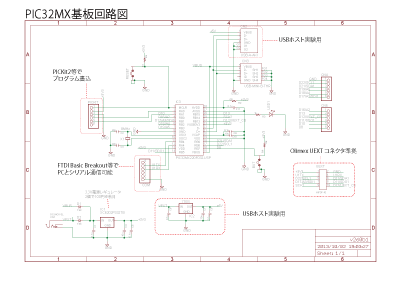

回路図

クリックで拡大

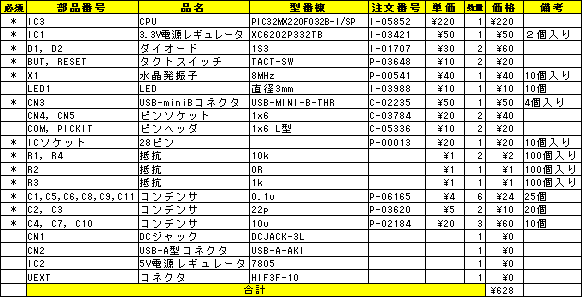

部品リスト


組み立て方

プログラム開発環境

プログラムの書込方法

PICKit2を裏にして
刺します

基板の頒布

基板は MFT2013にて 1枚250円(ほぼ実費)で頒布しました。
まだ相当数残っておりますので、頒布を行っております。

頒布希望の方は、pinguino@humblesoft.com(@は@に置き換えてください)に
電話番号を含む送付先住所をご連絡下さい。 銀行口座の情報等を連絡いたします。
