2017年9月の記事
次の月
2017-09-07(Thu)
HSES-LMC1を128x96dot構成で試す。
MFT2017で展示・販売したLEDモジュールコントローラHSES-LMC1を表示できる最大構成である128x96 dot 構成で試してみました。64x32dotのLEDモジュール6枚を使用しています。

試してみたら、ファームウェアのバグが発覚、ある程度の規模以上だと、表示がされない。ファームウェア更新プログラムをHumblesoft_LedMatライブラリのサンプルとしてリリース。更新の仕方はfirmware.mdを御覧ください。

ちなみにモジュール4枚まで程度でしたら、以前のファームウェアでも問題ありません。現在のファームウェア更新プログラムはWiFi経由で弊社Webサーバーからファームウェアをダウンロードする形になっていますが、よく考えたらネットでダウンロードする必要も無いので、近く作る治す予定です。ファームウェアを更新したい方も、少し待ったほうが、良いかもしれません。


で、128x96dotで動画を再生している動画です。16階調4096色表示。元動画は動画素材.comのネコ動画の7番と、いつものBadAppleカラー版MMD Bad Apple!! Now in 3D with more Color~ - YouTube。



1階調8色表示も試してみた。案外それっぽく見える。



HSES-LMC1の発売ですが、他の仕事で時間が取れなかったのと、LEDモジュールの仕入れの問題で、まだ出来ていません。もう少々お待ち下さい。

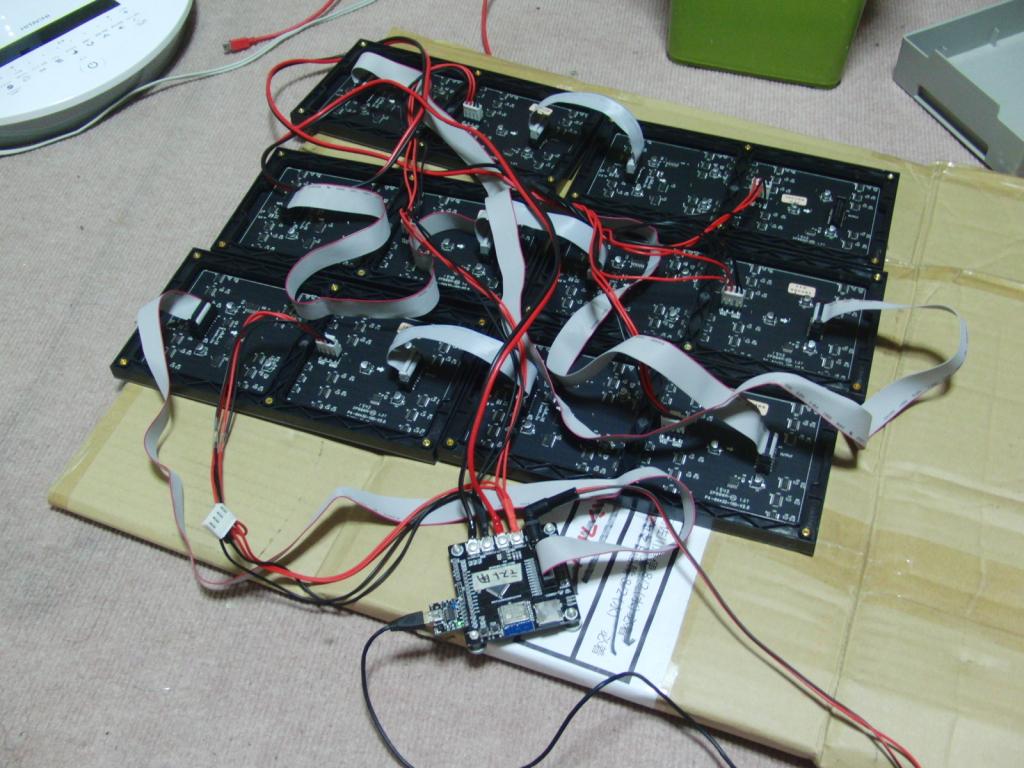

最後にモジュール裏面の写真。LEDモジュールを固定していないので、移動のためダンボールに載せています。

2017-09-12(Tue)
ディスプレイ壊れる
[caption id="attachment_11491" align="alignright" width="150"] 左ディスプレイが砂の嵐[/caption]PCのディスプレイが壊れた。

無操作でディスプレイの電源が落ちている状態から、復旧させたら2つのディスプレイのうち１つが砂の嵐。1920 x 1600の砂の嵐。ディスプレイはNANAOのS2243W。　買って数年経つかな？

最初、グラフィックボードを疑うが、接続を切り替えて試したところ、ディスプレイの故障らしい。DVIの入り口あたりが壊れているっぽいので、displayPortのケーブルを購入し試すが、現象がかわらない。

VGAポートは生きているみたいだが、グラフィックボードにVGA出力が無い。仕方がないので displayPort-VGA変換アダプタを注文。今日、届いたので試すと、映るが、解像度が1600x1200まで
しかならない。　元々は1920x1200で使用できていたし、右側は1920x1200。

左右の解像度が違うのは気持ち悪いが、仕方ない。そのうち、また、どこか壊れるだろうし、それまで我慢しよう。
2017-09-26(Tue)
HSES-LMC1 アマゾンにて発売
LEDモジュールコントローラHSES-LMC1をアマゾンにて、やっと発売しました。LEDモジュールも同時発売です。



技術情報、その他詳しい情報は、弊社ホームページを御覧ください。Arduino用ライブラリ　Humblesoft_LedMatもGitHubで公開中です。

技術文書、ライブラリ、サンプルプログラムは今後も拡充していく予定です。不明な点、早く拡充してほしい点などあればサポート掲示板に書込をお願いします。


2017-09-29(Fri)
AliExpressでマイコンボード購入
Hi-speedのUSB(480Mbps)が使えるSTM32F205に興味があって、試しに使ってみようと思ったが Nucleoだと7千円ぐらいする。AliExpressだと送料込$20ぐらいで買えるし、すぐに必要というわけでもなかったので、とりあえず注文してみた。Hi-speed USBのPHYボードも購入。技術情報も公開されている。

ものが届いたので、とりあえず以前使っていたST-Link V2と20ピンフラットケーブルで接続、ボードにUSBケーブルで給電し、ST Link Utilityを起動すると認識された。launchpadのツールチェインをダウンロード。STM32CubeMXもダウンロードし、これで作成されたヘッダーファイルやlinker scrpit等を使ってサンプルプログラムを作成、書込もできた。

以前 STM32F405を使っていた時のライブラリを動かそうとするが、I/Oのレジスタの構造は、あまり変わっていないようで、結構そのまま動く。クロックの設定関連で変更があったので、そこだけ変更したら、大体、動いてしまった。

で、次はUSB ? かと、 USB-PHYボードを袋からだすと、USB-TypeAソケットが大きく変形している。余程大きな力が加わった感じ。USBホスト機能は使わない予定なのでTypeAソケットが使えなくても問題は無いのだが、他に損傷が無いか不安。AliExpressは面白いが、油断はできない。
