1998年 6月6日

こんなもん買かっちゃった。DS1820K買いました

DS1820Kというのは、ダラス・セミコンダクターという会社のDS1820というICの 評価キットです。DS1820というのは、温度センサーで -55°〜+125°の範囲を 0.5°の精度で計る事ができます。出力形式は独特のデジタル出力で、1本の信号 線に複数(最大64個と聞いたような気がするけど確かめられない..)のDS1820を ぶら下げることができます。 ちなみにDS1820は1個 820円くらいで、この評価キッ トは9000円くらいでした。

キットの中身です。以下のものが入っていました。

• INSTRUCTION CARD(添付ソフトのインストールの仕方)
• DS1820のデータシート(英文、27ページ)
• DS1820 DEMO SOFTWARE Version 2.0のフロッピー
• DS1820のパソコンインターフェース(PCのプリンタポートにつける)
• DS1820を使ったセンサー2個

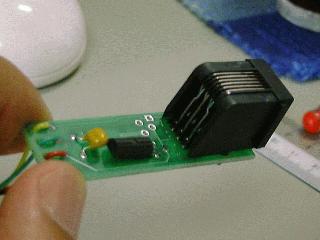

これが パソコンインターフェースです。IBM-PC互換機のプリンタポートに つなぎます。プリンタポートにつながるということは、 センサー側にはモジュラージャックを使っています。

付属ソフトの起動画面です。

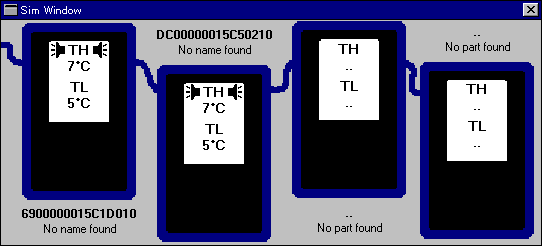

『Simulation』の画面です。本当は 赤い文字で現在の温度が表示されているの ですが、画面コピーでとれませんでした。 T_T
このソフトでは4個のセンサーの温度をいちどに表示できます。 わたしは、パソコンの上と机の上の温度を計っていますが、だいたい1°程差が あります。 分解能も細かいし、反応もはやいのでたのしいです。 ケーブルがもっとながければ、外の温度も計りたいんだけどなぁ..

『Experimentation』の画面です。 たぶん DS1820の全ての機能にアクセスできるのでしょう。 良く理解していません。

DS1820がけっこう面白いし、そう高くない(単価 820円ぐらい)ことがわかったの で、そのうちもっとあそんでみたいと思っています。 温度変化の記録をとるよ うなソフトや、PICマイコンでRS232C経由で計れる装置とか作ってみたいですねぇ。

• トランジスタ技術 '96/6月号に 『DS1820Kの応用』という記事があります。
• 国内ではマイクロテック株式会社が代理店です。トランジスタ技術に広告 が載っています。 ホームページもあるようです。 http://www.microtek.co.jp/
• Dallas Semiconducorのホームページと言うのもあります。
• わたしはDS1820Kをマイクロテックから購入しました。

1998年6月6日 成松
