- 2003年 7月 1日(火)
SL811HSでSOFパケットが出るようになる。
でもまだ使い方のイメージができないので、
資料をいろいろ読む。
英語の資料を読むとすぐ眠くなるので困る。
- 2003年 7月 2日(水)
7月の作業風景
|
USBのトランスファー/トランザクション/パケットの関係を勉強しなおす。
だいぶわかってきたので、実験してみると、
SL811HSの操作がパケット単位ではなくトランザクション単位であることに気が付く。
なるほど。 やっと合点がいった。
▲
夜、飲み会。
- 2003年 7月 3日(木)
眠くて、やる気がでないので、散髪に行く。
- 2003年 7月 4日(金)
事務所に傘を持ってくるのを忘れたので、
雨がやんでいる隙にコンビニで購入。
480円で買った大型の傘がワンタッチで開くジャンプ傘だったので、
ちょっと驚く。 安いねぇ。デフレだねぇ。
▲
まだUSBと格闘中。
USB Hostにはいろいろと可能性を感じる。
いろいろ面白いことができそうだ。
しかし、今は必要な機能に絞り完成を急ごう。
▲
やっとやる気が少し戻ってきた気がする。
- 2003年 7月 5日(土)
久しぶりにTeXのファイルを出力するプログラムを書く。
やっぱりTeXが生成する印刷物はきれいだ。
▲
夜、Windowsのプログラムを書く、
といっても
MinGW+
Meadowなのでほとんど unix感覚。
- 2003年 7月 6日(日)
ソファーに座りノートパソコンで Windowsのプログラムを書き、
ラップトップ盤が役に立つ。
▲
作っているプログラムは
Tcl/Tkに機能を追加したもの。
画像ファイル閲覧用の機能を追加中。
多少動くようになり 面白くなって来た。
- 2003年 7月 7日(月)
空が夏っぽくなってきた。
▲
午後2時ごろ、晴れていたそらが曇り、
激しい雨が降り始める。
バケツをひっくり返したような雨だ。
が、4時ごろには晴れた。やっぱり夏か?
車もきれいになった気がする。
▲
夕方、事務所のマンション裏の駐車場の壁の上に変な動物発見。
AM8511
|
夜、ひさしぶりにテニスができた。うれしい。
- 2003年 7月 8日(火)
ADMteK AMD8511のデータシートを読む。
なんか使えるような気がする。
▲
SHGetFileInfoで取得した hIconの中身を読む方法がわからなくて
MSDNをさまよう。 ファイル中のアイコンデータは
FindResouce(), LoadResource() , LockResource() で読めるらしいのだが...
- 2003年 7月 9日(水)
AMD8511の初期化に手間取る。
いろいろ設定しなければいけないようだ。
▲
今日の
トリビアの泉も野球で30分ずれる。
なかなか録画しずらいので生で見る。
▲
Tcl/Tk拡張プログラムで、Windowsのアイコンを表示させてみる。
だんだんわかってきた。
Tkの中には機種非依存のX-Windowの描画ライブラリがあり
WindowsでもおそらくMacでも使用できる。
これを使って拡張widgetを作れば tcl/tkがサポートしている環境
(unix/windows/mac)で動きそうだから大したものだ。
▲
システムアイコンを表示させるとか
Windows独自の処理もやらせたいので、
Windowsベタベタのコードを書くことになる。
- 2003年 7月10日(木)
今日もAMD8511/SL811HSペアと格闘。
なんとかAMD8511の初期化はできるようになった。
パケットの送受信もたまにできているようだ。
▲
今日もテニス。
行く途中雨がぱらつき心配するが すぐに止んだ。
この数日は雨の降り方も夕立っぽい。
梅雨明け?
▲
帰宅後、昨日届いたトラ技8月号を全ページめくる。
結構楽しい。特集はデジタル・アンプ誕生。
面白そうなので、4000円くらいのキットでも買って試してみたいが、
鳴らすスピーカーが無い。^_^;
- 2003年 7月11日(金)
昼休み、
DesignWave8月号を見ようと喜久屋書店に行くが無い。
10日発売だとまだ熊本には届かないよね。
かわりに
百万分の一の歯車 と
幸運がついてまわる人の10のルールを購入。
1500円未満の本はアマゾンでは送料がかかるので買いづらい。
▲
ADM8511は、なんとかPINGに返事してくれるようになった。
でもまだパケットを取りこぼしているようで、tftpはやたらと遅い。
▲
百万分の一の歯車 読了。
面白かったです。
- 2003年 7月12日(土)
朝から激しい雨。
▲
ADM8511でtftpがまともに動くようになる。
1つのバグをみつけるのに何時間もかかってしまった。
ちょっと反省しよう。
5Mbyteの転送に
RTL8019ASだと20秒ぐらいだが、
SL811HS+ USB Ether だと30秒ぐらいかかる。1Mbpsぐらい。
SL811HSの v1.5を入手し、PING-PONGモードを使用すれば
倍ぐらいになるのではないかと期待している。
それから先は USB-2.0ホストだな。
- 2003年 7月13日(日)
DesignWave8月号購入。
▲
アプライドで
USB2.0PCIボードを見る。安い、2000円台で買えるとは...
▲
MinGWでtcl/tkのプログラム。
Treeコントロール風のwidgetを作る。
手抜きプログラムで,見た目だけできた状態。
クリックしたくなるけど、何も動かない。
- 2003年 7月14日(月)
夜、プログラム。
Treeコントロール風widgetをクリックに反応できるようにする。
面白いなぁ。
- 2003年 7月15日(火)
墓参りに行くので送ってくれ、と両親に言われ
朝から墓参りに行く。
今日は新暦のお盆なのね。
なぜお盆は旧暦の方がメジャーなのだろう。
夏休みとのからみかな?
▲
次版 VR4131DIMMボードのアートワークを開始。
こんなに詰め込んで配線できるか心配。
▲
夜、TV見て寝る。
- 2003年 7月16日(水)
今日もVR4131DIMMボードのアートワーク。
なかなか配線できなくて、いろいろいじる。
- 2003年 7月17日(木)
今日もアートワーク。 難所は越えた感じ。
▲
少し雨が降っていたがテニスに行く。
終わってみると雨はあまり気にならなかった。
▲
tcl/tkのプログラムに機能を追加し、
windowsの実際のフォルダーを表示できるようにする。
エキスプローラと同じように
デスクトップ以下を表示させたいところだが、
MinGWでのIShellFolderインターフェース使い方がわからない。
一部アイコンがでていなかったり、変だったりするのは、
未実装機能があるため。
- 2003年 7月18日(金)
基板のアートワーク完了。発注する。
▲
自分としてはかなり小さくしたつもりだが、
L-Card+と似たようなサイズ。
配線幅10milの限界を感じる。
- 2003年 7月19日(土)
3DCAD
Pro/DESKTOPをダウンロードする。
とりあえず、Helpのチュートリアルをざっと眺めるが、
なかなか面白そうだ。使えるようになるかな?
- 2003年 7月20日(日)
Pro/DESKTOPのチュートリアルを地味にやっていく。
動作がおかしかったり、画面が乱れたりするが、
なかなか面白い。
- 2003年 7月21日(月)
TVを見たり、
Pro/DESKTOPのチュートリアルをしたりで、
ゆっくりすごす。
- 2003年 7月22日(火)
プロジェクトXを見る。
▲
それに影響を受けたからでもないが、
ひさしぶりに
Bear-1を引っ張り出して眺める。
- 2003年 7月23日(水)
なんかやる気がでない。
- 2003年 7月24日(木)
朝から土砂ぶり .. と思うとすぐにやむが蒸し暑い。
車から降りたら眼鏡が雲ってしまった。
クーラーの効かせ過ぎ?
▲
なんと
オリジナルマインドが
ミニCNCフライスキット
予定価格 98,000円を発売するそうだ。
夜、tcl/tkの実験。
キー入力関係のイベントの処理を調べる。
イベント時、%Aで日本語も飛んでくることが判明。
凄いなぁ。
- 2003年 7月25日(金)
Olimexは8月はvacationらしいので、
あせって設計した基板をなんとか注文するが、
Outlook Expressで送ったら、
From:に日本語が入っているので文字化けする、
と怒られる。 確か、前回も怒られたのよね。
でもなんとかvacation前に送ってくれるらしい。
▲
VR4131DIMMボードのLinuxにSL811HSのドライバーを
組み込んでみる。 しようもない設定もれで時間をとられるが、
なんか動いているようだ。 詳しくは今後調べる予定。
夜、眠かったので早く寝る。
- 2003年 7月26日(土)

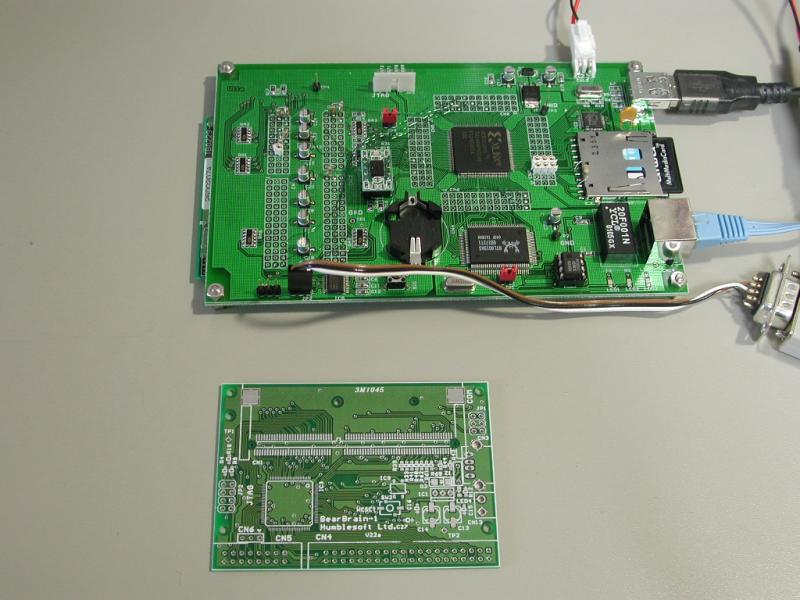

第2弾 基板到着
|
九州北部も梅雨が明けたらしい。
▲
先週
pcbExpressに注文した基板が届く。
VR4131DIMM用ボードの第2弾。
部品がまだなので、組み立ては1週間程先になりそう。
▲
tcl/tkでちいさいプログラムを書いて遊ぶ。
最近、こういう小さいプログラムで遊ぶことが少なくなったように思う。
昔、BASICのころには今より気軽に遊んでなかったかなぁ。
- 2003年 7月27日(日)
早起きしたので、近所を散歩する。
ユニクロ熊南店がFamilyMartになっていて驚く。
移転したらしい。 朝方はまだ涼しくて良い感じ。
研究会用タイマの改良をしたり、
眼鏡を買いにいったり、
tcl/tkで小さいプログラムを書いたりで、
割と充実した一日を過ごす。
- 2003年 7月28日(月)
LinuxのSL811HSドライバーが動かなくなる。
ram-diskの初期化に失敗するのを偶然だろう(汗;;;)
と思っていたら、SL811HSドライバーのせいらしい。
どこを変更したときにそうなったのかわからない...
▲
夜、テニス快勝!
- 2003年 7月29日(火)
VR4131DIMM上のLinuxで、SL811HSドライバーの
割り込みの設定を変更すると、mkfs.minixがこけなくなった。
さらに何箇所か変更し、割込みの取りこぼしもなくなったようで、
USB-Ethernetアダプタがちゃんと動いているようだ。
そこで、nfs-rootを試そうと NFS-clientを組み込むと
またも mkfs.minixがこける。
なんでだ...
- 2003年 7月30日(水)
VR4131DIMM上の4MbyteのFlashRomに jffs2ファイルシステムを作る。
kernelを圧縮したり、モニターの使用領域を整理したりで 2.5Mbyte
ぐらいは使えそうだ。 フロッピー1枚で動くLinuxもあるので、
なんとかなるだろうとファイルシステムを作りはじめる。
busyboxとtinyloginでなんとかloginできるようになる。
MultiMedia Cardと比べるとFlashRomは起動が早いので快適。
- 2003年 7月31日(木)
今日もVR4131DIMMのlinuxをいじる。
NFS mountもできるし、Windowsで書き込んだMultiMedia Cardの
読み出しもできるようになった。
telnetdのインストールがうまく行かないので、
busybox-1.00pre2を調べてみると、なんとこいつには
telnetdやhttpd, loginまで入っている。
いままで使っていた 0.60.3とはえらい違いだ。
コンパイルしてみると サイズは 1.5Mbyteから 1.6Mbyteに
若干増えただけ。 これで tinyloginやtelnetdが要らなくなるとは
うれしい。 これでtelnetでのloginもできるようになった。
しかし、ファイルシステムに実行ファイルはbusyboxだけ。
他は ディレクトリとデバイスファイルと設定ファイルとbusyboxへの
リンクだけで linuxが普通に動いてしまうのだから、不思議よねぇ。
▲
次は遂にあれに挑戦だ。
