MTF2015用の展示物を作成中。出展申込締切の5月8日までに、ある程度動かしたい。モノは相変わらずPOV物、LEDを動かして残像で画像を表示する奴。バーサライタとも言うらしい。今回は直径1メートル超のサイズのものに挑戦。輸送、収納を考慮し分解可能にする。このサイズのものを高速に回転させると怖いので、怖くない程度の速度で回す予定。そうすると残像が弱く、チラチキが大きくなって絵として見えづらくなるので、発光体の本数を増やしてカバーする。結局、どんな感じに見えるかは完成しないとわからない。
発光体にはWS2812Bを使ったLEDテープ、144LED/mのやつを使用する。発光部を50cmにしてもLEDの数は72個、なかなか多い。CPUには自作のSTM32F405モジュールを2個、回転部と固定部で1個づつ使用。この辺は一昨年の展示物と同じ。このモジュールは使い勝手が良く、思ったより沢山使っている。
メカ部は、

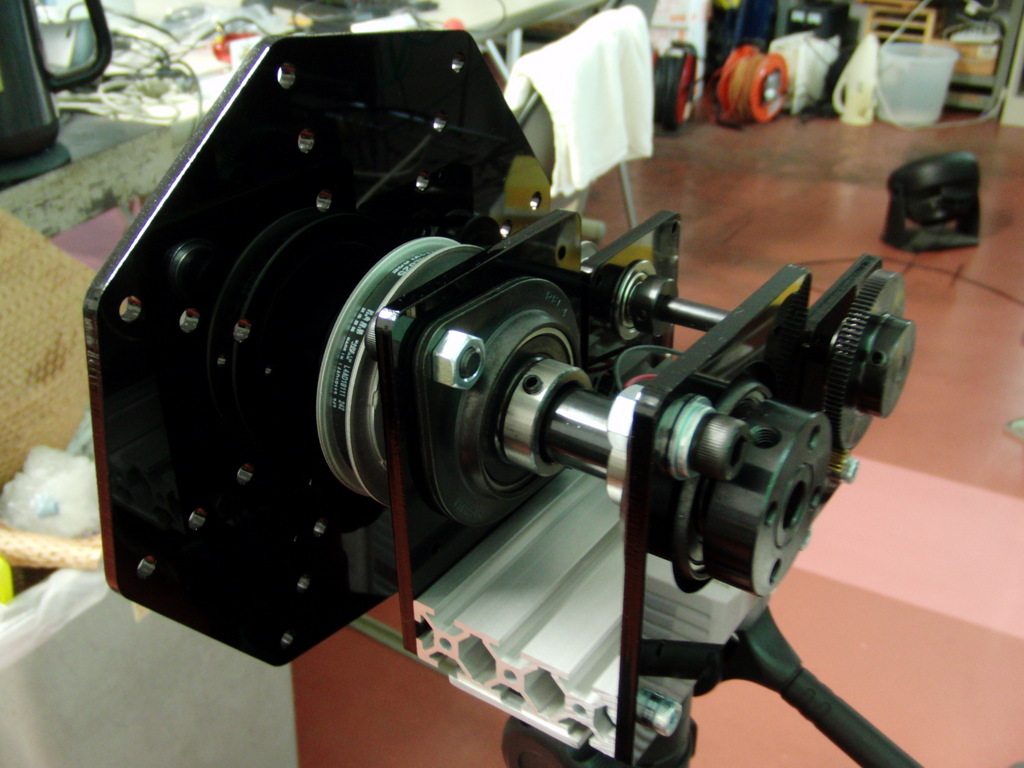

前回の時点で、ほぼ完成していて、今回はそれに、スリップリング、エンコーダと固定部の制御基板とLCDディスプレーを固定。結構できてきた。回転部の速度制御ができれば、回転部のプログラムを作成し、光らせることができる。
ちなみにSTM32だとタイマー＋DMAでWS2812B用の信号を発生できる。コードをgithubで公開している人もいる。自分も、これとは別のプログラムだがLEDテープを光らせることができた。
色付きのラベルを使い始めた。今までもユニバーサル基板での回路製作時には、端子番号などをわかりやすくするため、数字などを書いたラベルを数字で印刷し両面テープで基板に貼り付けていた。今回、自作したエンコーダ（のフォトインタラプタ？）のコネクタにピンヘッダを使用し、差し間違えが怖いので色付きのラベルを作成しカラーレーザプリンタで印刷し両面テープでピンヘッダ側面に張った。いい感じだったので、別の基板のピンヘッダでもコネクタの位置を示すのに使用。気に入った。
カラーレーザープリンタはNEC MultiWriter 5750C。
NTT-Xで購入、安かった。今も12,800円で売っている。なんとMultiWriter 5600Cなら8,980円。トナーカートリッジを1セットで16,000円ぐらいか。それでも安い。
[gallery link="file" ids="9832,9833,9834,9838,9837,9836"]
BAND OF BROTHERS Blueray コンプリートBoxを購入。BAND OF BROTHERSはレンタルで一度見て、気に入っていたので、もう一度見ようかと近くのGEOで探したが無かった。そんなときアマゾンで50%OFFで販売、5千円台というのを見たので購入してしまった。
で約1万円という商品もあった。The Pacificも見たけど、こちらもそれなりに面白いが、更にエグいので見返す気がしない。
Maker Faire Tokyoの出展申込が4月中旬だということだったので、それまでに出展物をある程度形にしたいということで、メカ部を作成開始。ある程度形になった。

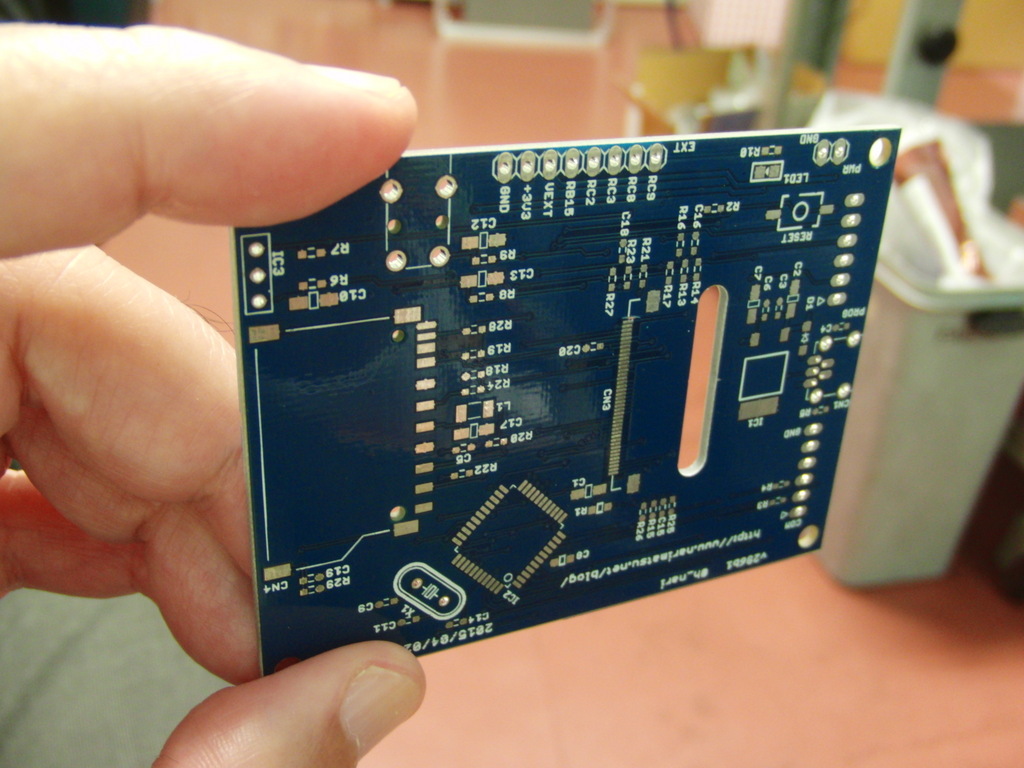

小型LCD基板は修正をしなくてはいけない点がいくつかあるが、今の基板でもソフトの開発を進めることはできる。こういうタイミングで修正基板を発注してゆっくり届けてもらうと安くできるしちょうど良いのではないかと考え、基板を発注したのだが、つい配達手段でDHL($16)を選んでしまったら、1週間ぐらいで届いてしまった。MFT2015の出展申込も始まり忙しいのにどうしよう。 ちなみに今回は4/2に発注、4/9に届いたので、ほぼ1周間で届いた。価格は5枚送料込みで約$28。
MTF2015用の展示物を作成中。出展申込締切の5月8日までに、ある程度動かしたい。モノは相変わらずPOV物、LEDを動かして残像で画像を表示する奴。バーサライタとも言うらしい。今回は直径1メートル超のサイズのものに挑戦。輸送、収納を考慮し分解可能にする。このサイズのものを高速に回転させると怖いので、怖くない程度の速度で回す予定。そうすると残像が弱く、チラチキが大きくなって絵として見えづらくなるので、発光体の本数を増やしてカバーする。結局、どんな感じに見えるかは完成しないとわからない。

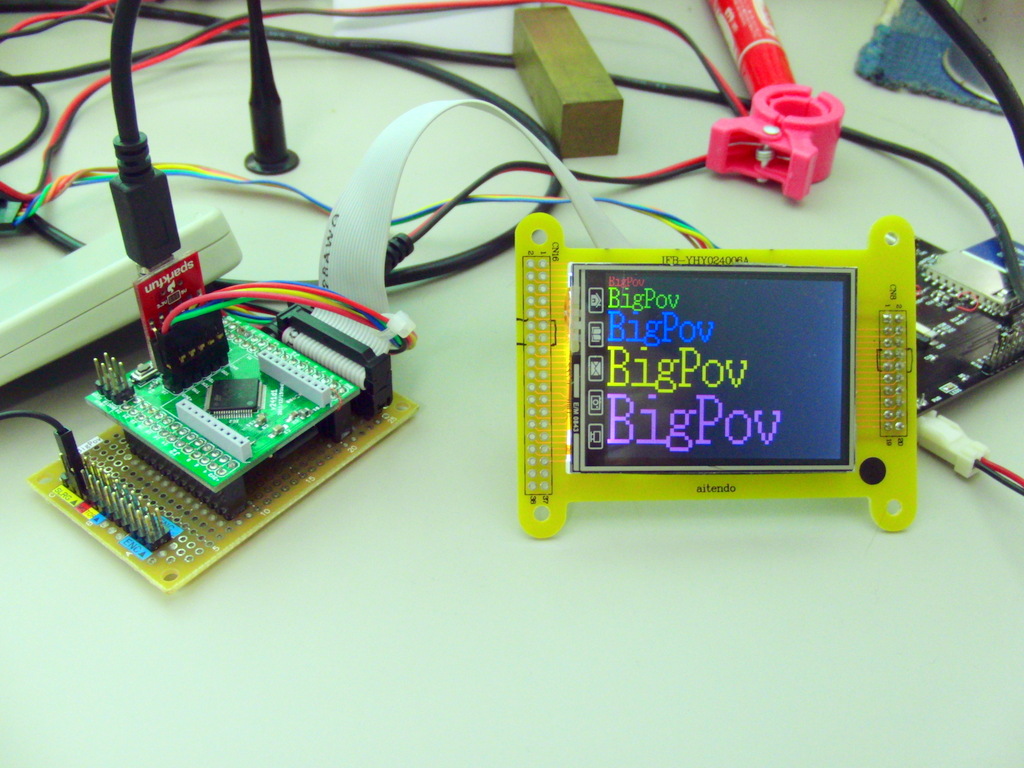

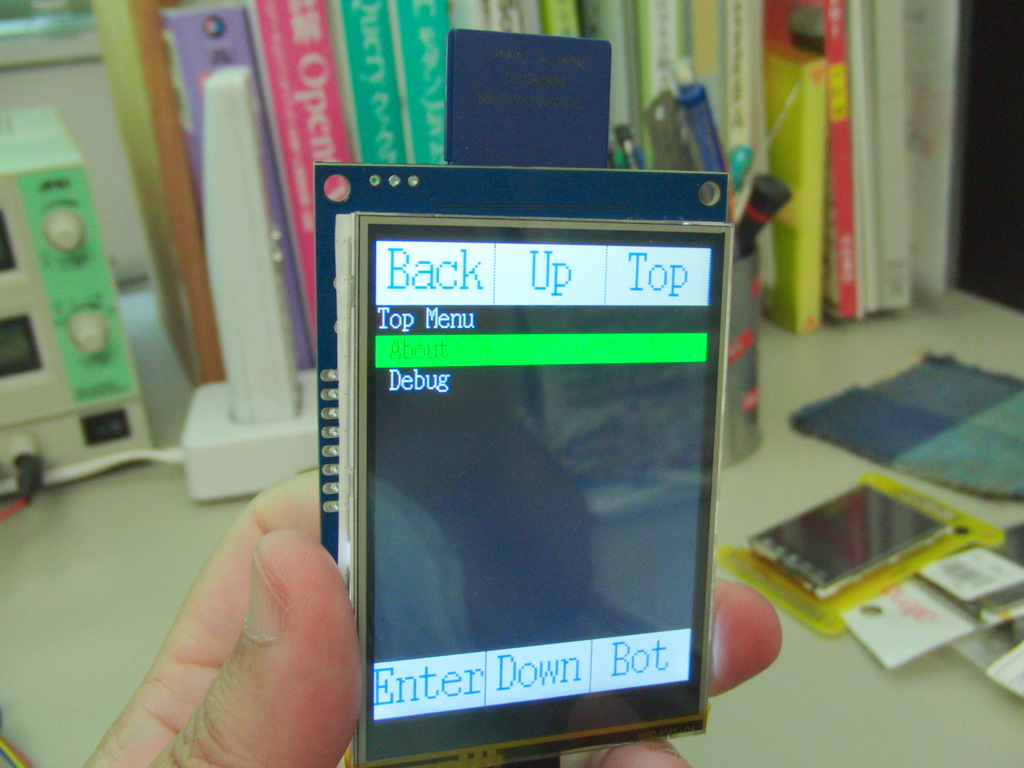

延び延びになっていた小型LCD基板をやっと組み立てる。抵抗値の間違い、回路の勘違い等でタッチパネルの動作がおかしかったり、SDカードにアクセスできなかったりしたが、まぁまぁ順調に組み立てることができた。問題の穴経由のLCDの接続も無事接続できた。これで初期の構想通りのLCD配置となった。が、あと少しコネクタの位置を動かすと、もっと収まりが良くなりそう。SDカードとCPUも位置をこうずらせば... と早くも次の基板を作りたくなる。まぁでも、諸々はMFT2015の申込が済んでからだね。
