humblesoft.comのホスト移行完了。 humblesoft.com宛のメールもちゃんと届きます。 ▲ Jin Satoさんの MINDSTORMS情報局の電子工作掲示板で、 デジタル出力のCMOSカメラを AMAZON Electronicsから購入可能、 という話を知る。素晴らしい。 で、すぐ注文。 ▲ 発作的に 地図ソフト Mapfan.netを購入。 ホームページへの引用も可、というのが気に入った。 年間使用権 3,200円は高いか、安いか？

www.pcbpro.comに出すデータを準備する。 GerberファイルとExcellon drill fileはなんなく出せるが、 Drawings(図面）をできればGerberファイルで出せと書いてある。 いろいろ試すが WinDraftでは出せそうにない。 PDFでもいいと書いてあるので、明日 Acrobat+Illustratorで なんとかしよう。 ▲ サトー電気とELISshopからいまだにものが届かない。 注文したのはELISshopが5/17、サトー電気が5/18? なんか変なもの注文しちゃったかなぁ。 来週電話してみよう。

まぁ、やっぱり日曜日はあまり活動しない。 自宅機にAcrobatとIllustratorをインストールして、 WinBoardの出力をpdf経由で取り込み、Illustratorで 基板の図面を描いてみる。なかなかきれいに描けた。 ▲ ひさしぶりに姪とドラクエ。

サトー電気より	ELISshopより

朝から www.pcbpro.comに 基板を発注。 実際にWebからExpress1で注文すると、 必要とされるファイルが準備したものと違う。 苦労して作成した図面もREADMEファイルも必要ないようだ。 よくわからないが、ftpでファイルを送り、注文を完了。 ちゃんと受理されるか？ 値段は4枚で $100ちょっと、だから安いなぁ。 ▲ サトー電気に、注文の品の件を電話で問い合わせる。 品切れのものがあったので、遅くなったが 6月2に発送したそうだ。今日ぐらい届くかな？

ということで、帰宅したら届いていました。 ELISshopに頼んだ4M DRAM (470円×8個) も届いていました。 これで USBアナライザ2号の部品がそろってしまった。 回路図を描かねば。 ということは WinDraft-PX (ピン数無制限版 $495)も必要か。

www.pcbpro.comより状況報告のメール届く。 現在 製造中で 明日出荷予定だそうだ。 ▲ 昼、 イーコンビより ホワイトボード 19,980円 届く。 昨日注文したもの。 福岡からなので翌日配達で嬉しい。 東京からだと、早くても翌々日配達になってしまう。 調子にのって、コピー用紙1箱も注文。 これを配達してもらうと嬉しい。 よしよし。 ▲ 夜、WinDraft-PX (ピン数無制限版 $495)を注文。

朝、 WinDraft-PXのライセンスコード届く。 www.pcbpro.comの状況報告メールは来ない、が UPSから荷物発送のメールが来た。早いねぇ。 ▲ オリンパスのCAMEDIA C-1が良い感じで欲しいなぁと思っていたら、 C-100というのが発表になった。 世の変化は激しい。 ちなみに、今 持っているデジカメはCoolPix990。 こいつは重くて暗いので、もっとお手軽なカメラも欲しいと言うわけ。 C-100は単３アルカリ電池で1万枚以上撮影可能ってマジ？ ▲ WinDraftで、USBアナライザ2号の回路図入力を開始。 まずは、FLEX10K10やDRAMなどの部品シンボル作り。 FLEX10K10のピン配置の資料が見つからずにちょっとさまよう。 アルテラの日本語サイトにはなく、英語サイトに見つかる。 この資料により、84-Pin PLCCのFLEX10K10には VCCIO端子が無く、 3.3Vと5Vのレベルコンバータとして使えないことが判明。 USBアナライザでは関係ないが、 L-Card+拡張ボードの方では使いたかったのでちょっとショック。 とりあえず、XC95108を3.3Vで使用して凌ごう。 いずれは 144Pin TQFP や 208Pin PQFPのFLEX10K10/20/30も使いたい。

UPSのTracking情報によると、 pcbproに発注した基板は 現在 カルフォルニアのオンタリオにあるらしい。 ▲ 事務所で FLEX10Kのデータシート (日本語版 ver4.02 142ページ)を 印刷したら、最後にピン配置も掲載されていた。うーむ。 ▲ 祝、コンフェデレーションズ・カップ 決勝進出。 ▲ 回路図を少し描く。

郵便小包で届く	とりあえずモノクロカメラ

UPSのTracking情報によると、 基板は アンカレッジを発ち 大阪へ向かっているらしい。 手元に届くのは月曜日ぐらいかな。 ▲ 昼、 AMAZON Electronicsから CMOSカメラモジュール到着。 値段は $75, 送料は郵便小包で$12と安くて嬉しい。 ▲ カメラモジュールはカラーのデジタル出力だが、 モノクロのビデオ信号も出力されている。 とりあえず、電源をつないぐと、写った。 思ったより、画像は細かい。 ▲ 夜、UPSのTracking情報を見ると 午後7時14分に大阪の税関をでている。 ということは明日着くかも...

基板はまだ届かない... ▲ ユニクロでディパック購入。 2,980円。 (インターネット通販だと 2,900円) 迷うぐらいポケットがある。通勤用。 実は ユニクロのブリーフケースも持っている (使っている...)。 ▲ カメラのキタムラで また 3脚購入。 1,680円。

UPSのTracking情報によると、 土曜の午後6時と今日の午前10時配達したが、不在だったとある。 ガーン.... 確かに昨日は 午後5時頃帰ってしまった... 明日、受け取ろう！ ▲ 回路図入力を少々行う。 WinDraft(回路図エディタ)がよく落ちる。 セーブは一瞬だし、頻繁にセーブすると落ちないし、 10分おきに自動セーブされるので、 大きな問題にはならない。

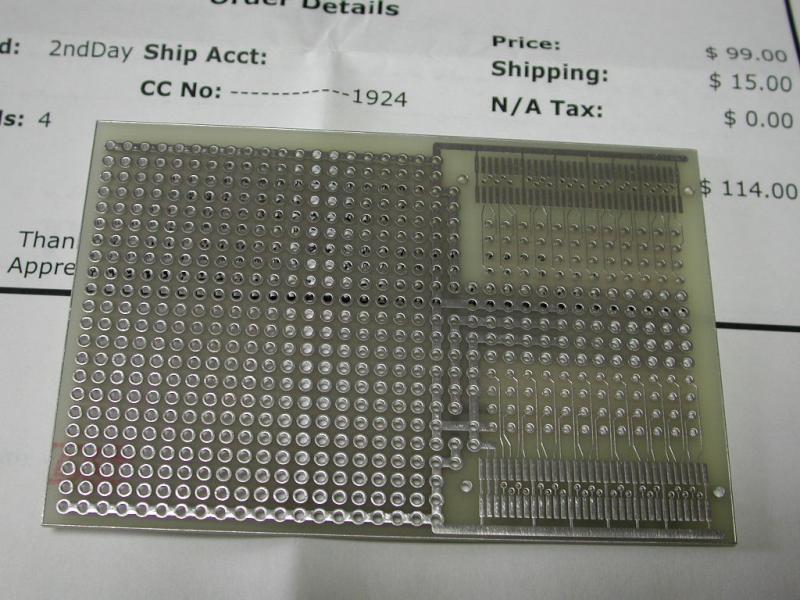

L-Card+ユニバーサル基板	4枚で$99+$15(送料)

事務所に来ると、クロネコヤマトのご不在連絡票が2枚。 さっそく電話して、再配達を依頼。 ▲ 昼前に、基板到着。 受け取り時に消費税を500円払うが、 価格は $99 + 送料 $15と 爆安! 帰宅後動作チェックだ！ といっても、電源関連のショートさえなければいいのだが.. ▲ 部品が揃って来たので、 次の展開 (気が早すぎる？) のために FLEX10K30の144Pin TQFPの値段を ヒューマンデータに問い合わせると アッ!と言う間に返事が来て 驚く。 アルテラ製品はすべて寄り寄せ可能、 FLEX10K30A (EPF10K30ATC144-3)が8,000円だけど、 ACEX (EP1K50TC144-3)は4,100円でお得ですよ、 と有難い情報を頂く。 5万ゲートクラスかぁ。腕が鳴るなぁ。前職を活かせるか？

帰宅時、 トランジスタ技術7月号と 「なぜ、この人たちはお金持ちになったのか」 を購入。 ▲ トラ技では、 CPLD設計の連載が始まっている。 流行なんですね。^_^; 赤松さんの PCIボードの製作記事もある。 次号の特集は「実践入門 ロボット製作」だそうだ。 AAFARM Yamamoto氏の原稿ってこれなのね。 ▲ 本の話題をもうひとつ。 「聞く技術」が人を動かす。 多くの実例(悪い会話例と良い会話例)があり、 実際的で良かったです。お勧めします。 わたしにも役に立つはず。 また読み直す必要はあるなぁ。 7つの習慣をひとつも思い出せない今日この頃...

帰宅後、L-Card+用ユニバーサル基板をチェック。 電源のショートなどはないようだ。 コネクタのフットパターンが若干ずれている。 全長 31mmに対して、0.3mmぐらいずれている程度なので、 半田付けはできるが なぜだろう。 Gerberファイルの精度不足か? 次は気をつけなければ。 ▲ コネクタを半田付け、再度 電源ショートが無いことをチェックしたあと、 L-Card+へ装着。 電源投入で無事起動できた。

シールを貼りコネクタを半田付け	こんな感じで作る予定

今日も、L-Card+用自作ユニバーサル基板をいじる。 信号名を jww (jwcadのwindows版) で描き、 ラベルシートに印刷し、はりつける。 こういう寸法の決まった作画にはjwcadは便利。 ▲ さらに　シングルラインのICソケットを12Pin×8列装着。 これで、信号の観測が簡単にできる。 FPGA実験用基板で憶えて以来、よく使うようになった。 写真でソケットに指しているケーブルは サンハヤトのJUMP WIRE、ブレッドボード用のケーブル。 ▲ 次は、コネクタに出ている信号を まともに調べてみよう。 クロックが出てないのよねぇ。なにかするとでるのかなぁ。 FPGAで使いたいので、クロックが欲しいのだけど...

小物用照明ライト!

今日の思いつき! 白色LEDをLEGOで固定したもの。 小物撮影時の照明用。 ちなみに、LEDはブロックで挟んだだけ。 接着はしていない。 結構明るいが、照明範囲が狭め。 フィルムケースにLEDを数個固定し、 3脚にも取り付けることができるようにするといいかも。 白色LEDは15mA定電流ダイオードとのセットを 秋月電子から400円で購入したもの。 ▲ それにしても、 秋月電子のホームページの更新が少ないのは悲しい。 トラ技の広告を見た方が情報が新しい。 昔の、頻繁に更新していた　あのころの姿に もどってくれないかなぁ... ▲ 秋月のページにバナー広告を載せている 現品.comの方が なんか秋葉っぽくて面白い。 何か注文してみようかな。

照明といえば、 リファー ということで、 久しぶりに SD写真電気工業 のページを見に行く。 と、 蛍光灯専用リファーというのが 発売されている。 値段も従来のモノより安くなっている (38,010円(税込)→31,000円(税別)) し、 多少(?)暗くなるが、 発熱量が少ない (300W → 23W) のも嬉しい。 欲しいなぁ。 ▲ どうせ雨だろうと テニススクールを休むが、 雨は降らなかった... 天気予報は当たらないが わたしの予想もあたらない... 月曜日も同じパターンだったのよね... 悲しい。 ▲ 夜、自宅機のWin2K環境に このページ を参考にしながら、TeXをインストール。

帰宅時、本屋で 村上ラヂオ 購入。 ▲ ERを見る。幸せ。

事務所のあるマンションでも、 KCNのCATVインターネットを使えるように なったそうだ。 ちらしが入っていた。 1Mbpsで4,900円/月(ケーブルTV無しの場合)。 今はフレッツISDNなので、 ほぼ同じ値段で 64K→1Mbpsに移行というのも魅力的。 まぁ、特に困ってはいないし、ゆっくり考えよう。 ▲ 新たなるロボット競技、 ROBO-ONE (ロボットのK-1なわけですね) というものが始まるということを知る。 どんな感じになるか楽しみ。 個人的には 2足より4足の方が面白そうだと思ってたりする。

自宅のWin2K環境でTeXを使ってみる。 思ったより、ちゃんと環境ができていて ちょっと驚く。 TeX使うためにLinuxで起動し直す必要はなさそうだ。 ▲ ROBOCONマガジン No.16 到着、表紙の富士通のロボットがカッコ良い。

ビールを飲みながらPCで作業。危険だ... ▲ 田中外相 アメリカ アーリントン墓地に顕花.... アーリントン墓地に参拝(?)しておいて、 小泉首相が靖国神社に参拝するのは反対するのか.. とからんでみたり.. ▲ Illustratorで図を描いてみる。 グリッドを設定すれば tgifみたいに絵がかけるぞ。 よしよし...

雨が断続的に降る変な天気。 ▲ 夜、飲み会。 ▲ 最近、自宅での作業が進んでいない。 暑くなってビールばかり飲んでいるせいか... 反省しよう。

ひさびさに、L-Card+の拡張バスの信号を 自作ユニバーサル基板を使って調べる。 ネットワークを使っていると、拡張バスの信号も 結構動いてくれる。 ▲ さて、次は FPGAを使ってI/Oポートを作ってみよう。 拡張バスにクロックは出ていないそうなので、 発振子ものせないといけない。

夏至、早く目が醒め、VR4181のマニュアルなどを読む。 L-Card+のセルフの開発環境も早く整備しよう。 ▲ 気温は26度ぐらいだが、蒸し暑い。 ▲ 本屋でSoftware Design７月号を立ち読み。 L-Card+の紹介記事が載っている。 でもまぁあんまり深くは突っ込めていない。

今日も雨でテニススクールを休む。 代わりに L-Card+のセルフ開発環境整備 ▲ このページを参考にしながら、 ここから まず、 cpioとrpmのRPMファイルを入手。 これをクロス環境上で rpm2cpio|cpio -id で展開、 できたcpioコマンド、rpmコマンドをftpでL-Card+上にコピー。 rpm --initdbでRPMデータベースを初期化してrpmは使えるように なったようだ。 あとは、/etc/{resolv.conf,nsswitch.conf}の 両ファイルを設定し、DNSを引けるようにし、L-Card+から 直接 ftpでファイルをとってこれるようにし、 いろんな RPMファイルをダウンロード、rpm -i --nodpesで インストールした。 ▲ さらに、カーネルのソースを /usr/src以下に展開して、 L-Card+上で いろいろコンパイルできるようになった。 ▲ しかし、メモリーが少ないのか、Disk I/Oが遅いのか、 gccが妙におそい。簡単なモジュールのコンパイルに20秒ぐらい かかったりする。 self環境はあまりうまくないのかなぁ。 ライブラリ関係も怪しくなくもない。 ▲ telnetでloginできなくなった。 telnetdが動かなくなったかと焦るが、 2,3分たって　login promptが現れた。 DNSを引きにいっていたのか...

ビールを飲みながら L-Card+の実験。 PCS1/GPIO11から、ほぼ思い通りに 信号を出すことができた。 これなら、I/Oの拡張も簡単そうだ。

部品を固定しました。	裏面

L-Card+のユニバーサル基板上に実験回路を作り始める。 このサイズだと100milピッチのユニバーサル基板だと、 実験回路以上は難しいと実感。 ▲ FPGAを乗っけているし、この基板ができれは、 相当いろいろ実験できる予定。

熊本Linuxユーザ会の定例会。 まぁまぁの盛会。 Playstation2やDream cast上での Linuxが見れて面白かった。

アマゾンの エディターレビューが面白い。 『歴史教科書 何が問題か 徹底検証Q&A』のやつだ。 本屋の、エディターレビューだから、 買いたくなるように褒めてあるのだろうと思ったら、 この本のは違う。 要するにこの本は、 扶桑社の歴史教科書を反対する立場の人が その本を非難している本で、その異様さがすごい、 のだそうだ。 なかなか親切なレビューである。 レビュー者の伊藤延司氏はエライ！ 『どちらの立場に与するかを、今ここで言うのははばかられる』 とあるが、言ったも同然だと思うぞ。 ▲ 『扶桑社の歴史教科書(市販本)』は売れてるそうですね。 よくベストセラーのリストで見ます。

ブラザーからA4両面レーザープリンタが発売！ 素晴らしい！ でもネットワーク対応版が2万円高というのは、 ちょっとつらいですね。 安いプリンタサーバで 済ませたくなってしまう。

久々に東京出張。 用事は夕方なのに、早朝の飛行機で移動したので、 時間があまりまくり。 とりあえず、有楽町で映画を見る。 三谷幸喜監督 「みんなのいえ」 予想より複雑なストーリで面白かったです。 八木亜希子もココリコ田中も好演してました。 ▲ つづいて、秋葉原徘徊。 千石通商、 秋月電子、鈴商で部品を購入 くたくたになり、打ち合せに某社訪問。

某社訪問、一緒に ESECを見にビッグサイトへ。 ▲ くたくたになり新宿ワシントンホテルへ。 ベッドの上で休憩しながら 「なぜ、この人たちはお金持ちになったのか」 読了。面白かったです。 ▲ 夜、高校の後輩と飲む。

出張の時 秋月電子で買ってきた 「シリアル制御液晶ディスプレイモジュール」2,700円を 組み立てる。 良くできているが、残念ながら期待していた動作とは違った。 部品はそろっているのでPICのプログラムを書かないといけない。

L-Card+用にケース購入。YM-150が良い感じ。 ▲ WinDraftで、L-Card+用ユニバーサル基板のデータをすこしいじる。 やっぱり、グリーンレジストは要るよねぇ。
