テープゲージ！
3Dプリント

2019年4月17日水曜日

今度作ったのは、テープゲージ。チップ抵抗等の穴間隔4mmテープを穴10個分の位置で切断するためのゲージ。チップ抵抗100個入りのテープを何本か購入したのだが、収納するために適当に短く切ったら、見栄えは悪いは、小袋に収まりにくいはで、ここは10個づつに切り分けるべきだろう、

ゲージがあれば便利そうだということで作成。

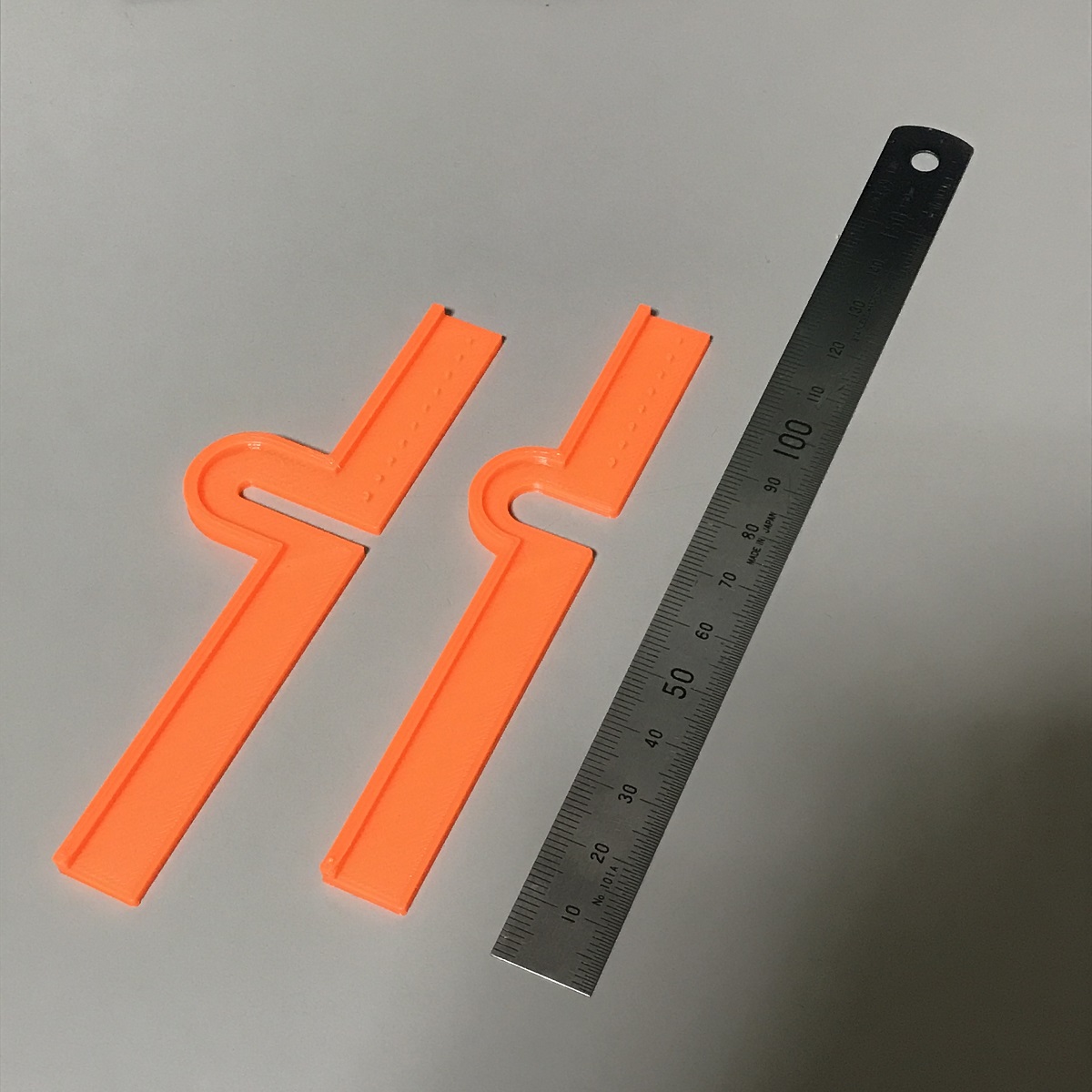

写真の左の物、スリットの位置を2mm間違えて失敗。スリットの位置を訂正し、スリットの深さも、それほどいらないということで修正したのが右。スリットの幅を大きくしたのは、4mmピッチの2個格納されている高密度のテープに対応するため。高密度のテープでは穴のラインにチップがあったりする。

ゲージには4mmピッチで直径1mmの突起が9個あり、テープを引っ掛けることができる。テープをハサミで切るのに、力が必要だったり、切断後のテープが飛んでいったりと、改良の余地はあるが、 10個で切り出すのは、格段に楽になったのでこれで良しとする。

このPLAのオレンジの色はサンハヤトの RB-5 リードベンダーを思い出させる。私のテープゲージも、サンハヤトの製品、とか言ったら信じてくれる人もいるかも。

最後に、右の写真は高密度のテープを装着した状態。このためにスリットの幅を広くした。

このゲージも、鍋CADで設計後、Fusion360に入力した。プリントした後、鍋CADで週力したDXFファイルを Fusion360で読み込み、スケッチにする方法を覚えた。これでFusion360へのデータ入力が格段に楽になる。
