最新の esp-idf環境でESP32_bt_speakerをコンパイルしてみるとエラーが沢山発生。 ひとつづつ対応するのも大変なんで、元となったサンプルプログラム bluetooth/a2dp_sinkから再び作り直すつもりで、a2dp_sinkを コンパイルしてみると、I2Sと内蔵DACへの出力機能が 追加されていることが判明した。

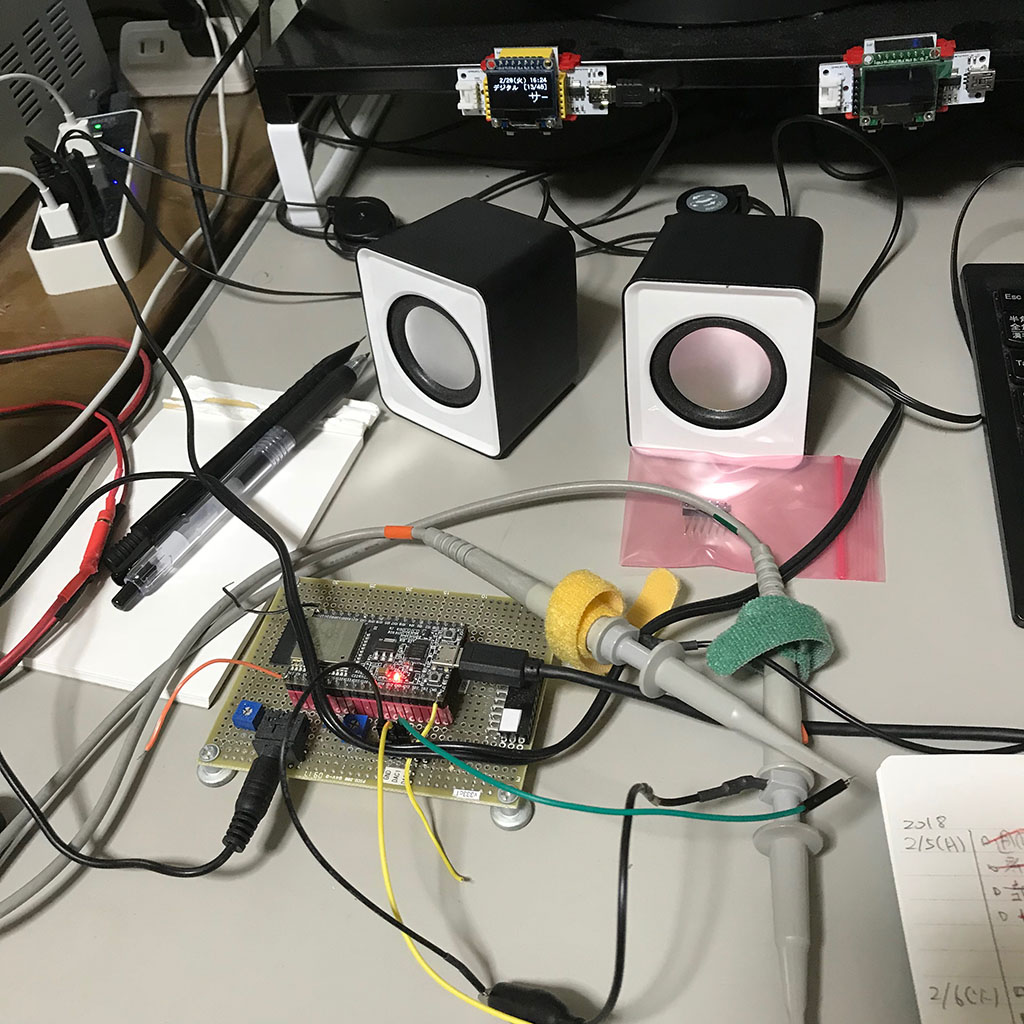

これが動くのであれば私のESP32_bt_speakerは、お役御免。 今後、私が面倒を見なくても良くなる、と思って プログラムをESP32開発ボードに書き込むも 音が出る様子は無い。

わたしのプログラムと見比べながら、修正と試行を繰り返し、 音が出るようになった。I2S出力側は、実験できないので わからないが、内蔵DAC出力側は、テストされていないような 感じがする。

修正は pull requestを出して esp-idf側に反映してもらいたい ところだが、やり方がよくわからないので、 とりあえず ESP32_bt_speaker側を更新しておいた。

変更点を以下に示すので、これを見て a2dp_sinkの ソースを変更してもらっても良いと思う。

diff --git a/examples/bluetooth/a2dp_sink/main/bt_app_av.c b/examples/bluetooth/a2dp_sink/main/bt_app_av.c
index 289c1f16..4958e3d9 100644
--- a/examples/bluetooth/a2dp_sink/main/bt_app_av.c
+++ b/examples/bluetooth/a2dp_sink/main/bt_app_av.c
@@ -53,7 +53,27 @@ void bt_app_a2d_cb(esp_a2d_cb_event_t event, esp_a2d_cb_param_t *param)
 void bt_app_a2d_data_cb(const uint8_t *data, uint32_t len)
 {
-    i2s_write_bytes(0, (const char *)data, len, portMAX_DELAY);
+    TickType_t delay = 50 / portTICK_PERIOD_MS;
+    if(len % 8){
+      ESP_LOGE(BT_AV_TAG,"unexpected data len:%u",len);
+      return;
+    }
+
+    for(int i=0; i<len; i+= 4){
+      uint16_t d[2];
+
+      d[0] = data[i+0]|(data[i+1] << 8);
+      d[0] ^= (1 << 11);
+      d[0] <<= 4;
+      d[1] = data[i+2]|(data[i+3] << 8);
+      d[1] ^= (1 << 11);
+      d[1] <<= 4;
+
+      int n = i2s_push_sample(0, (const char *)d, delay);
+      if(n < 0)
+	ESP_LOGE(BT_AV_TAG, "i2s_write_bytes error:%d",n);
+    }
+
     if (++m_pkt_cnt % 100 == 0) {
         ESP_LOGI(BT_AV_TAG, "Audio packet count %u", m_pkt_cnt);
     }
diff --git a/examples/bluetooth/a2dp_sink/main/main.c b/examples/bluetooth/a2dp_sink/main/main.c
index a6093386..30ee28a2 100644
--- a/examples/bluetooth/a2dp_sink/main/main.c
+++ b/examples/bluetooth/a2dp_sink/main/main.c
@@ -54,14 +54,14 @@ void app_main()
     i2s_config_t i2s_config = {
 #ifdef CONFIG_A2DP_SINK_OUTPUT_INTERNAL_DAC
-        .mode = I2S_MODE_DAC_BUILT_IN,
+        .mode = I2S_MODE_DAC_BUILT_IN | I2S_MODE_MASTER | I2S_MODE_TX,
 #else
         .mode = I2S_MODE_MASTER | I2S_MODE_TX,                                  // Only TX
 #endif
         .sample_rate = 44100,
         .bits_per_sample = 16,
         .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,                           //2-channels
-        .communication_format = I2S_COMM_FORMAT_I2S | I2S_COMM_FORMAT_I2S_MSB,
+        .communication_format = I2S_COMM_FORMAT_I2S_MSB,
         .dma_buf_count = 6,
         .dma_buf_len = 60,                                                      //
         .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1                                //Interrupt level 1

このプログラムには、まだ問題が残されている。 １つは音量を上げた時、音割れする問題で、 もう一つは 通信を中断させた場合DMAバッファに 音データが残り、鳴り続けてしまう問題である。

音割れの方は、DACが8bit, Bluetooth上のデータも12bitなので、 ボリュームを上げていけば音割れするのは仕方ないような 気もするが、 iPhone単体や、他のbluetoothスピーカーで試すと ボリュームを上げても音割れしない。

データ操作のバグも疑い、いろいろ試すがわからない。 仕様なのではないかという気もするのだが、 どうなのだろう。

切断後、音が鳴る問題は、音の出力先を切り替えるなどすると、 発生させることができる。通信の切断の検出はできるので、 ここでDMAバッファをクリアする処理を書いてみたのだが うまくいかなかった。やりかたがまずかったのかもしれない。

Bluetoothについての知識が乏しいので、 ちゃんと対策しようとすると、 なかなか苦しい。
