3Dプリンタで作ったものを2点紹介する。 自分の環境に特化したもので他の人が、そのまま使えるものではないが 何かの参考になれば幸いである。
1点目はケーブルホルダ。 机の脇にUSBケーブルなどを保持するあれだ。 ケーブルホルダを作るつもりは無かったのだが、 結果としてできた物がケーブルホルダだった。 私は机の脇に10ポートのUSBハブを置き 電子工作の実験によく使うUSBケーブルを刺し 垂らしている。場所が隣の机との境界近くなので ケーブルが全部、隣の机との隙間に落ちてしまう。 使用時に取り出すのが少し面倒だし、 見た目も良くない。 隙間に蓋などすれば落ちないだろう、 いつか作ろうと思っていたが 遂に作ることにした。
蓋を作るのは良いが問題は蓋の保持の方法だ。 蓋が頻繁に落ちるようでは解決にならない。 実物を見ながら検討すると、スチールデスク側に 磁石で固定することができそうだ。 設計を進め、サポートが少ない3Dプリントの方法 など検討するうち、2つのパーツに分割することで 形が纏まった。
 |
 |
 |

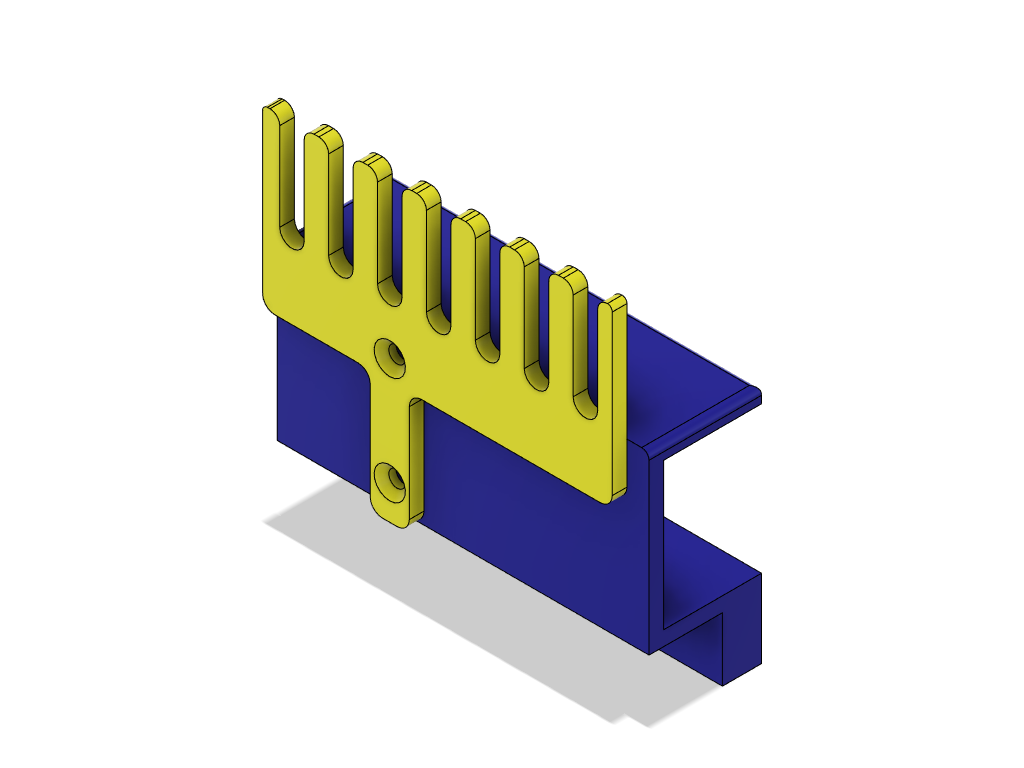

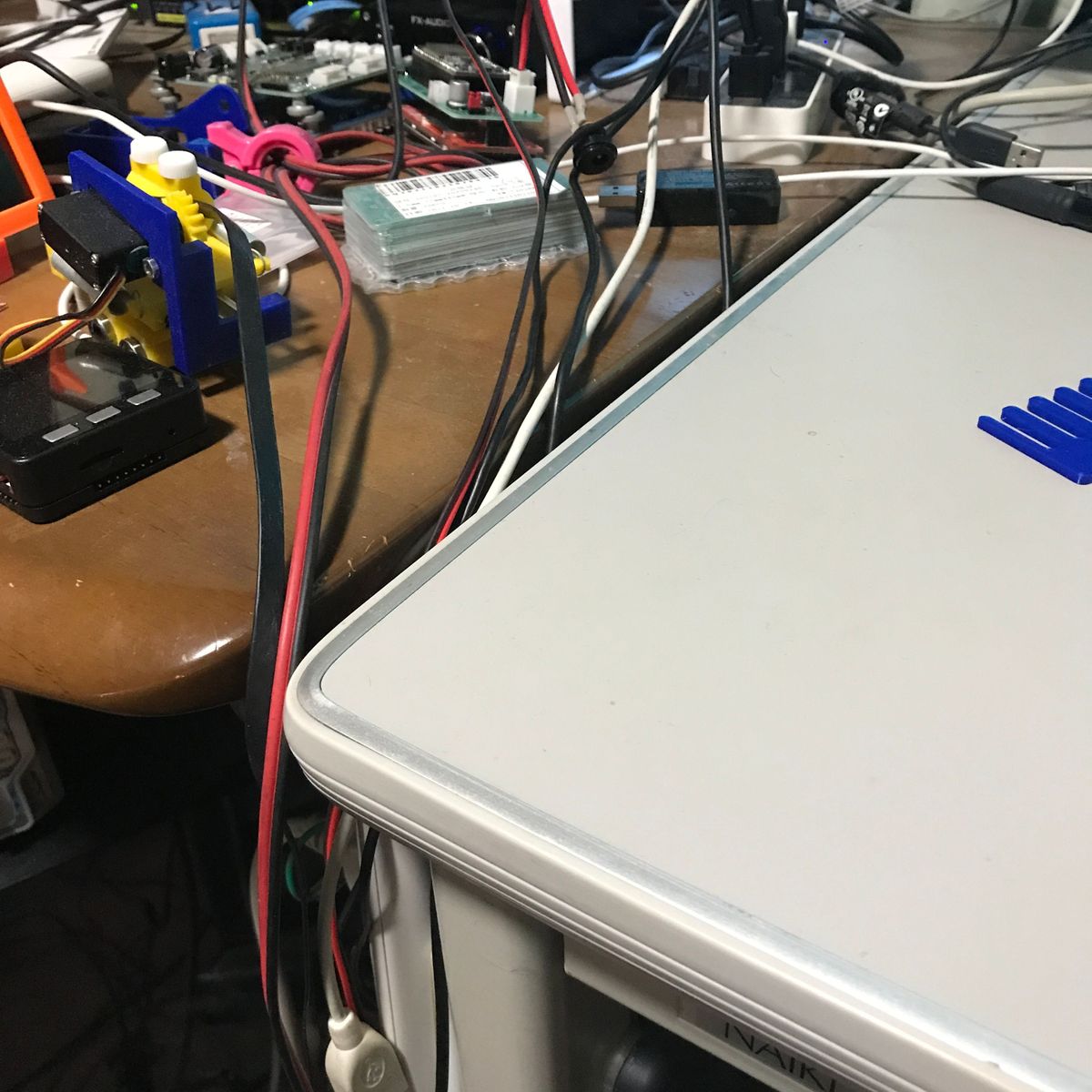

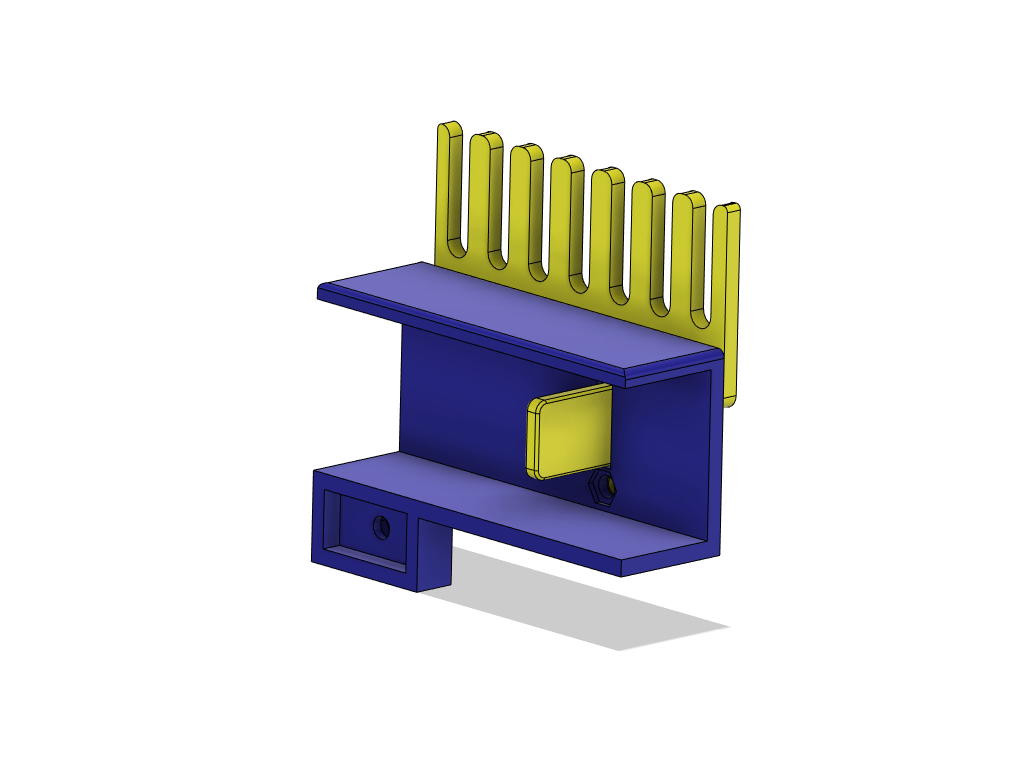

| 机の隙間に落ちるケーブルたち | 設計したケーブルホルダ。２つのパーツに分割されている。 | 裏面。固定用の磁石のスペース。出っ張りは机の隙間の位置固定用 |
プリント、組み立て後、取り付けると ケーブルを上手いこと保持できるが ケーブル先端のコネクタも保持できると もっと良さそうである。 そこで窪みの深さを倍以上にし再プリント。 窪みの幅も狭くしたほうがコネクタを引っ掛けやすい ということで再度プリントし完成した。
 |
 |
 |

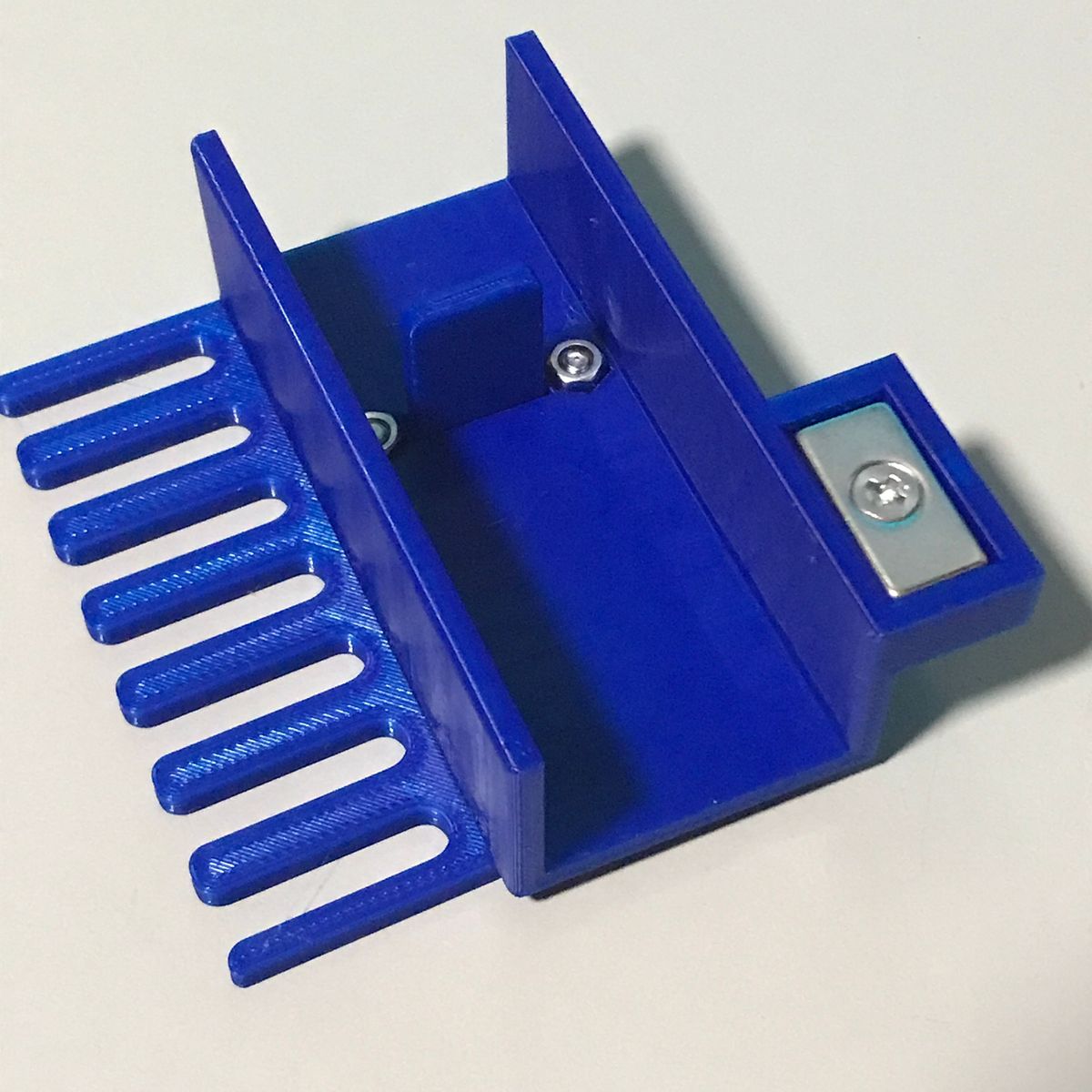

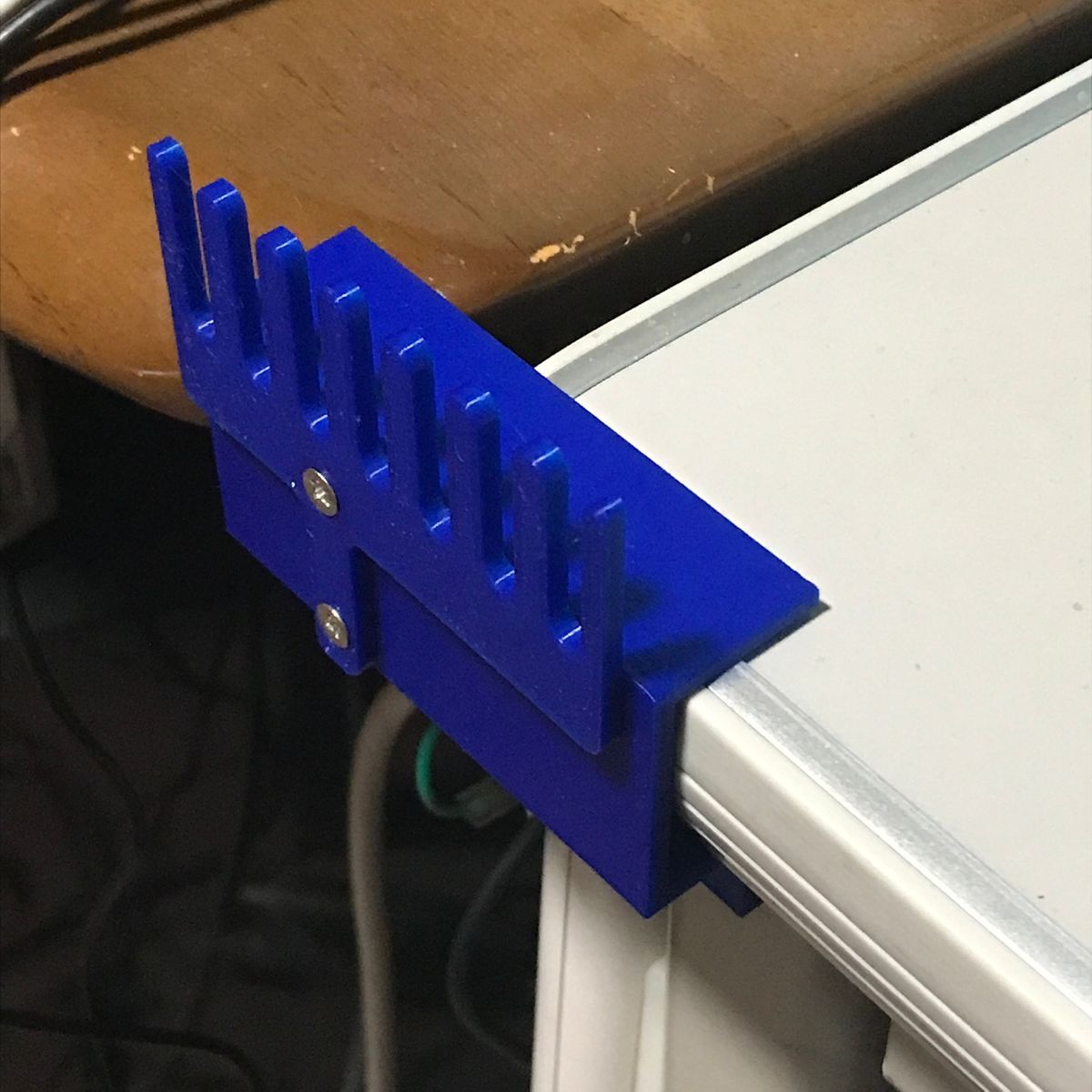

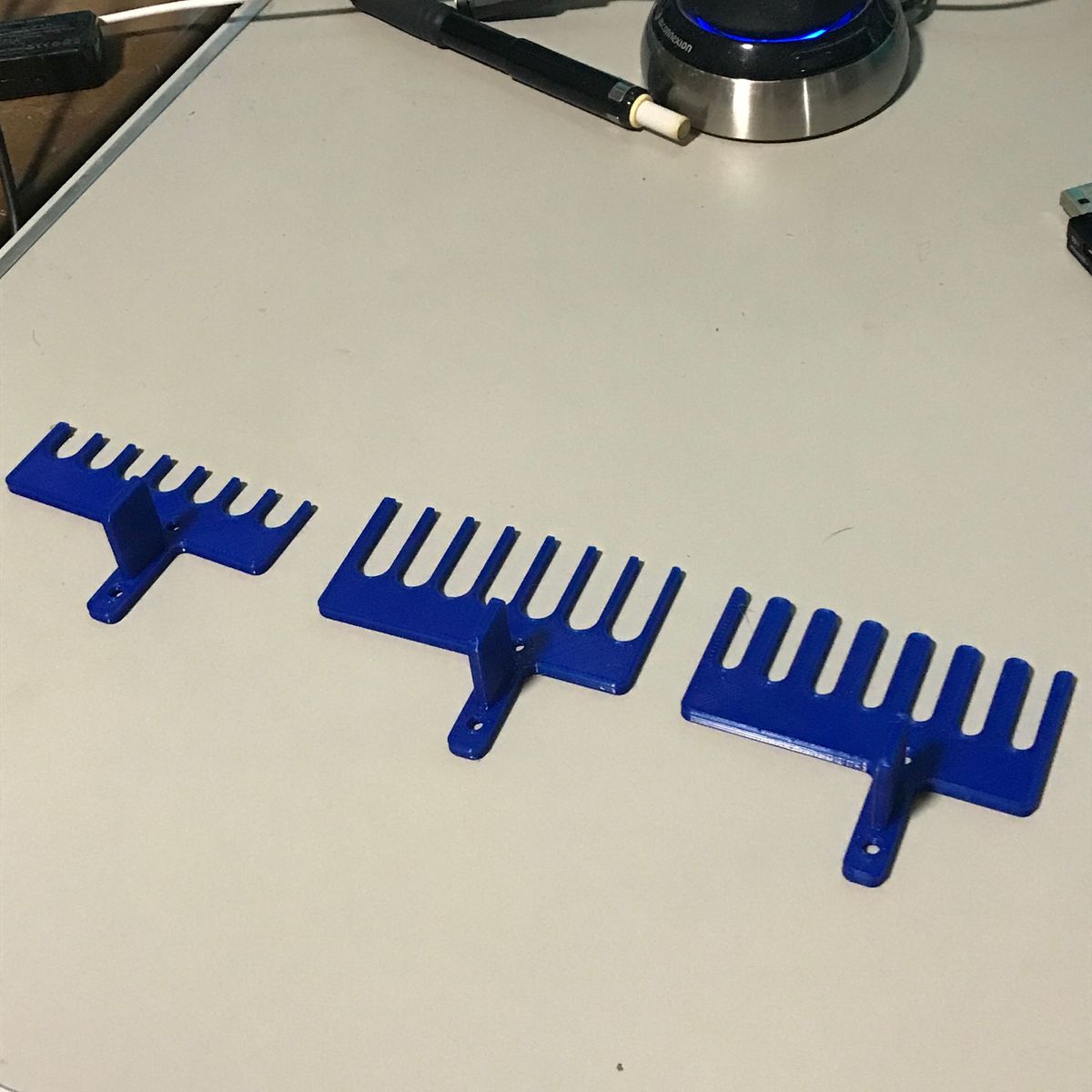

| ケーブル保持部の改良。徐々に深く細くなっていく。右が完成品。 | 組み立てた様子。ネオジム磁石もネジで固定。 | 机に装着。磁石なので簡単だが十分な安定感。 |
 |
 |
|

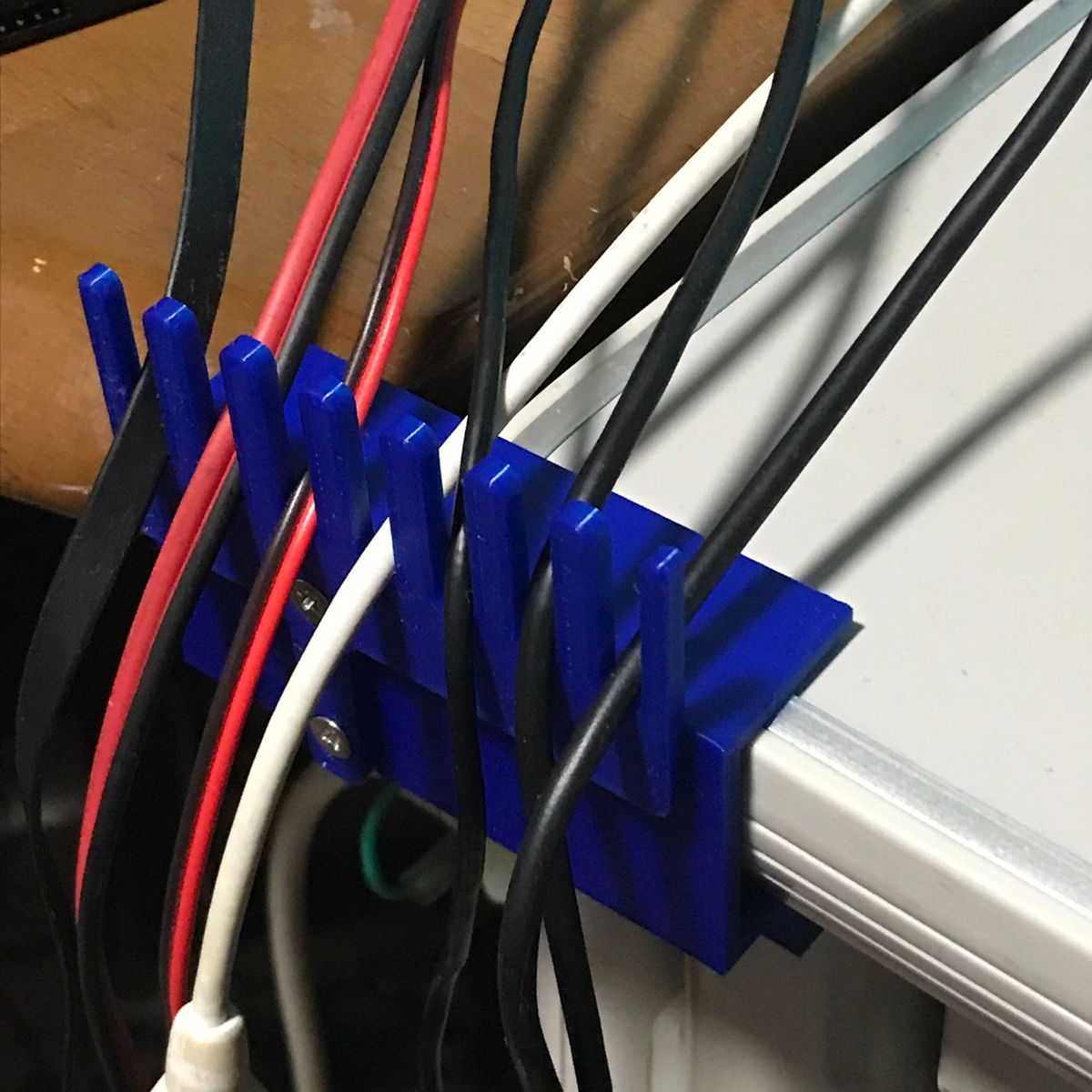

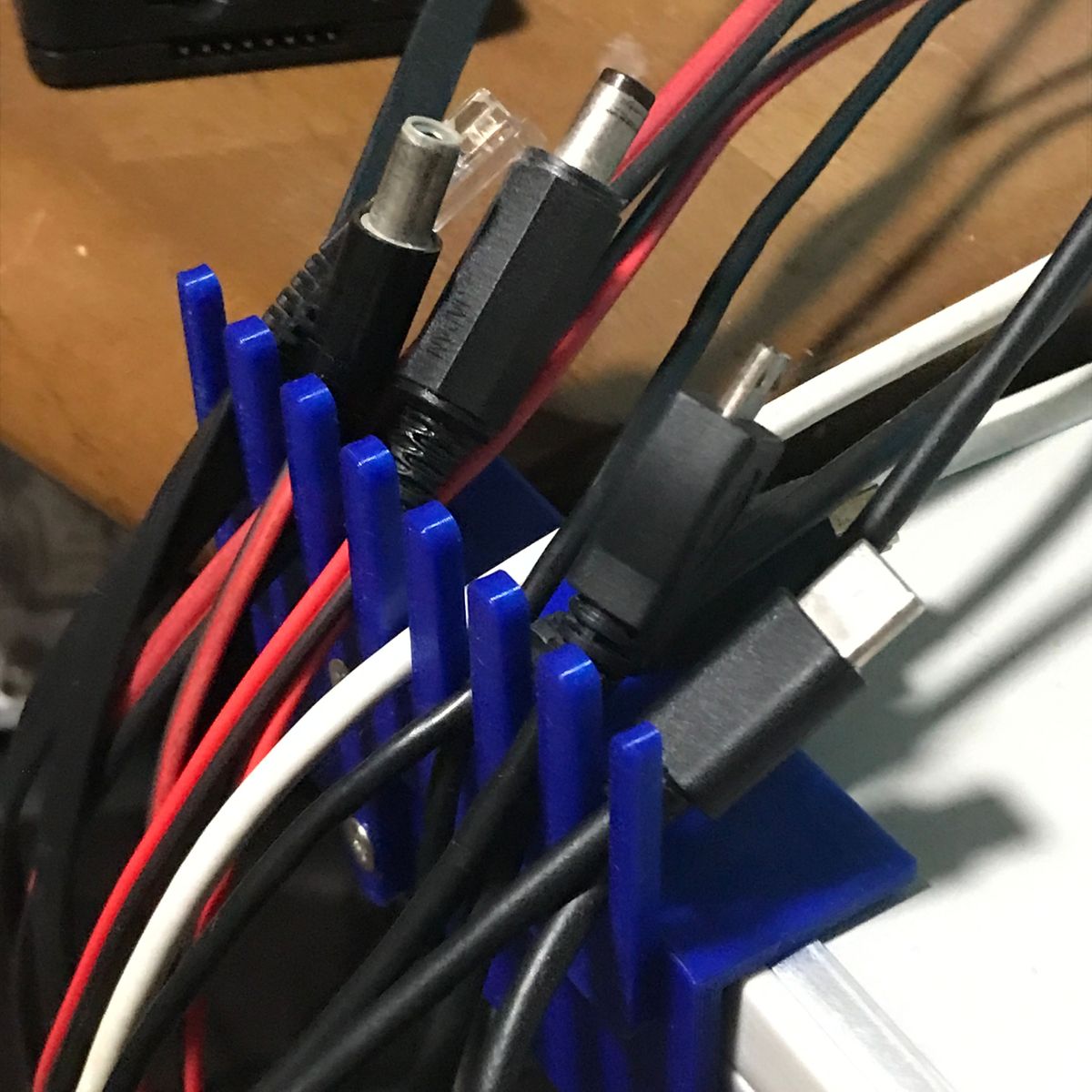

| ケーブルを置いてみる。 | ケーブル先端のコネクタも引っ掛ける。窪みの間隔は、もっと広げても良いかも |
磁石による固定も快適だし、 ケーブルも上手く保持できているように思う。 どうだろう。
仕事でRaspberry Pi 3Bを使用している。 電源は秋月電子で売っている 5V3AでUSB micro-Bコネクタのものを使っているが 電源低下警告が頻繁に出る。 そこで電源を 5.1V3.8A type-Cコネクタのものに交換した。 type-C/micro変換コネクタはAliExpressから購入。 これで警告が出なくなり本当に快適になった。 ふとRaspberry Piの基板をみると小さいUSB micro-Bコネクタに 連結された長いコネクタと太めのケーブルが接続されている。 これではmicro-Bコネクタが剥がれるのは時間の問題だ。
そこで コネクタのサイズをノギスで採寸、 長いコネクタを保持する部品を設計する。 1回の修正で使用するものが完成。 これでmicro-Bコネクタがモガれることはないだろう。 安心して使用することができる。
 |
 |
 |

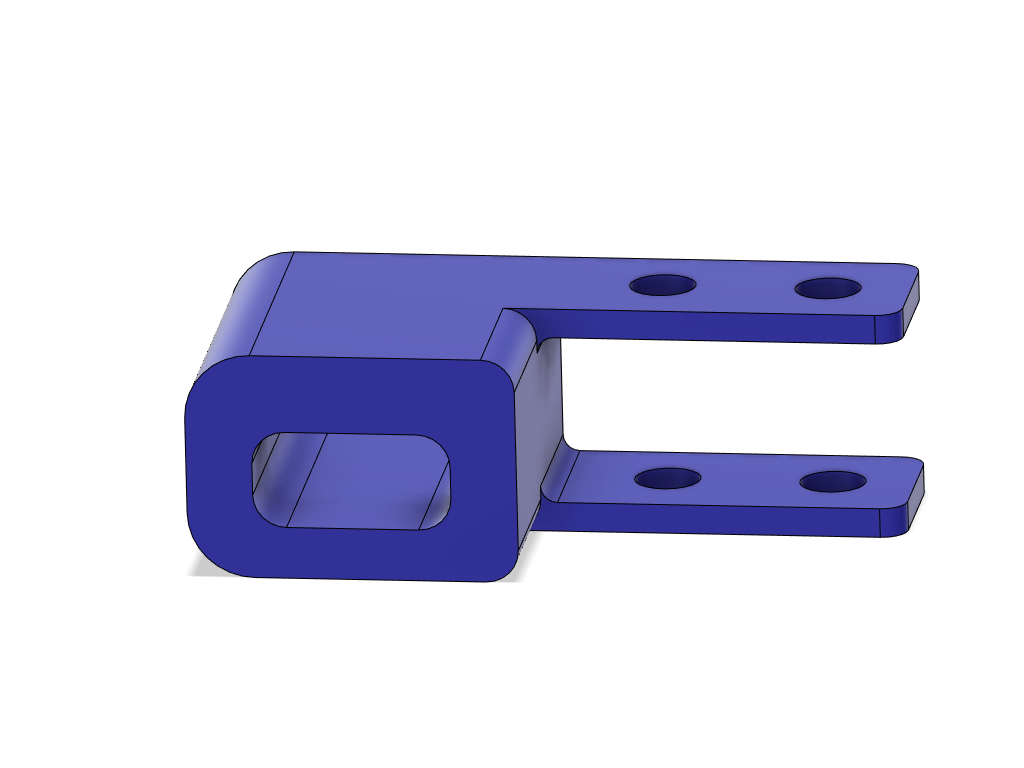

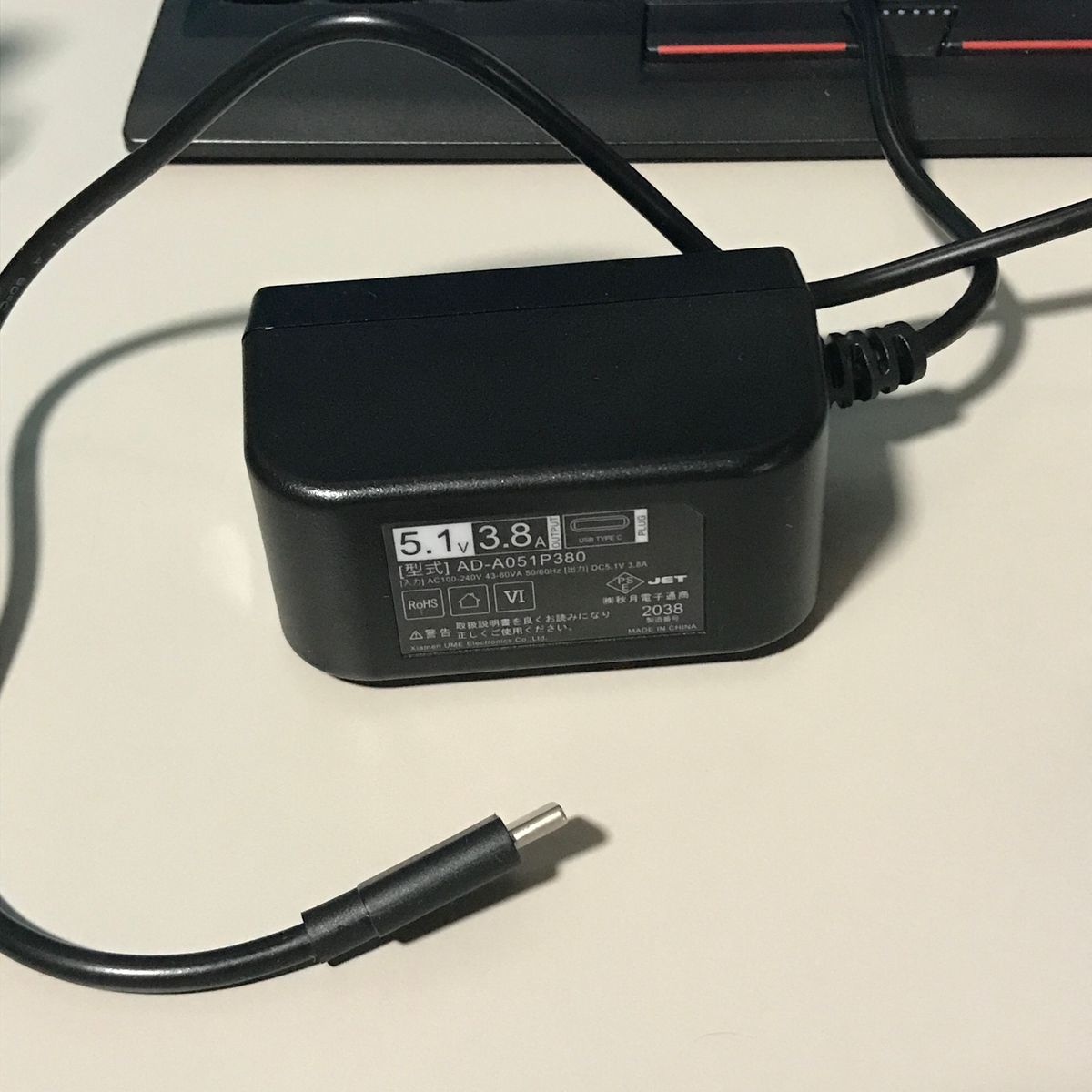

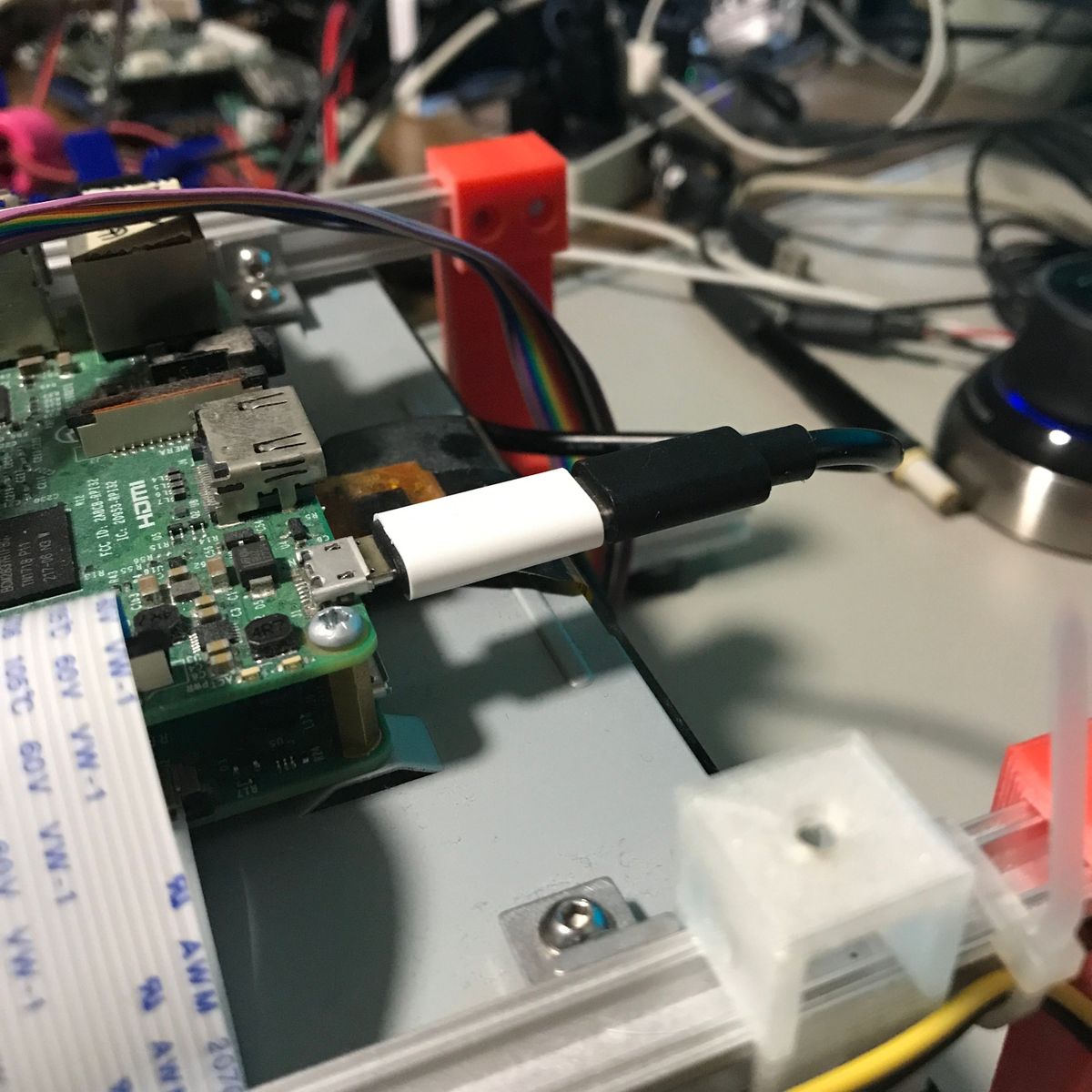

| 5.1V 3.8A ACアダプタ。Raspberry Pi 4B用？ | type-C/micro-B変換アダプタを介してRaspberry Pi 3Bに接続。 基板上のmicro-Bコネクタがモゲるのは必至 | 保持パーツを設計 |
 |
 |
 |

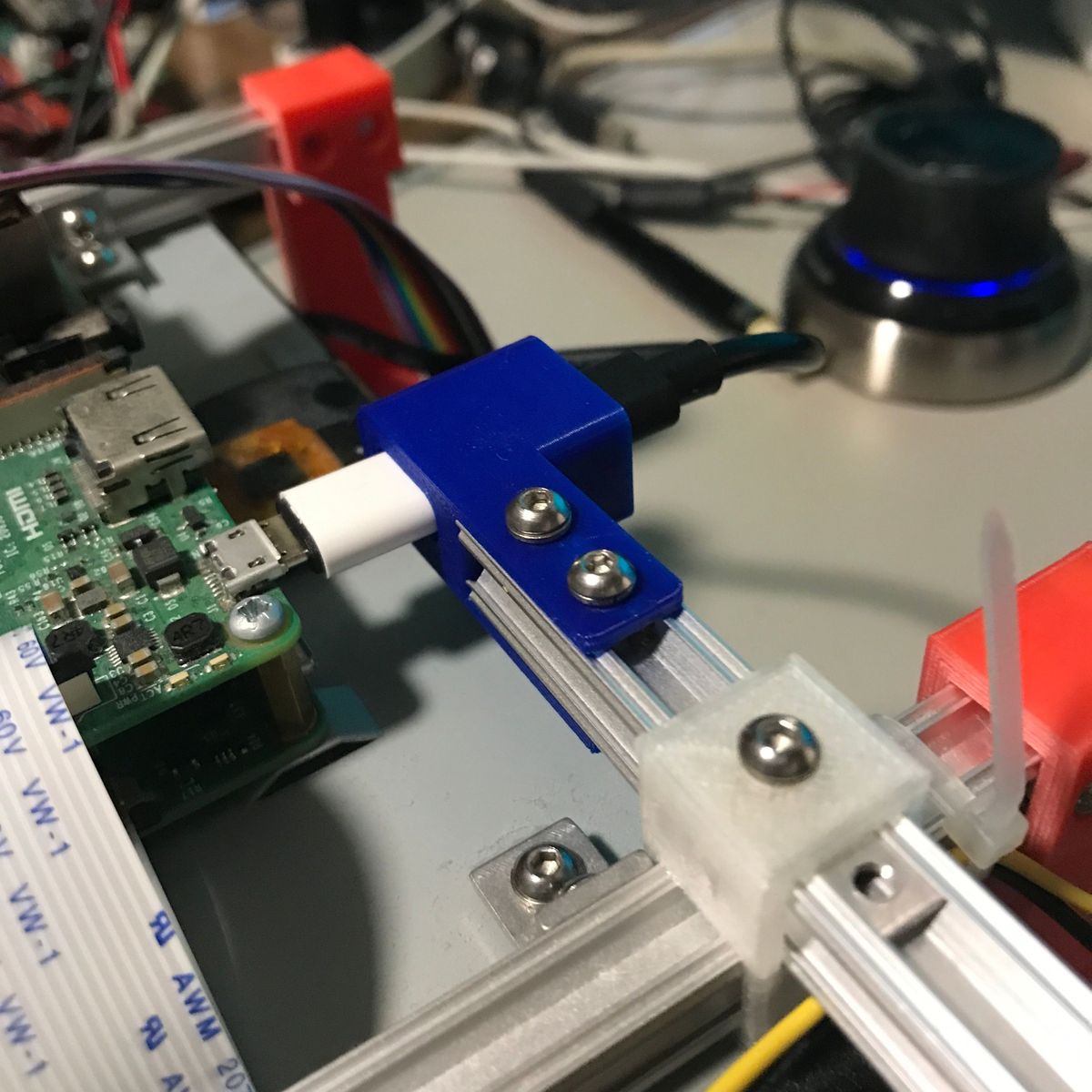

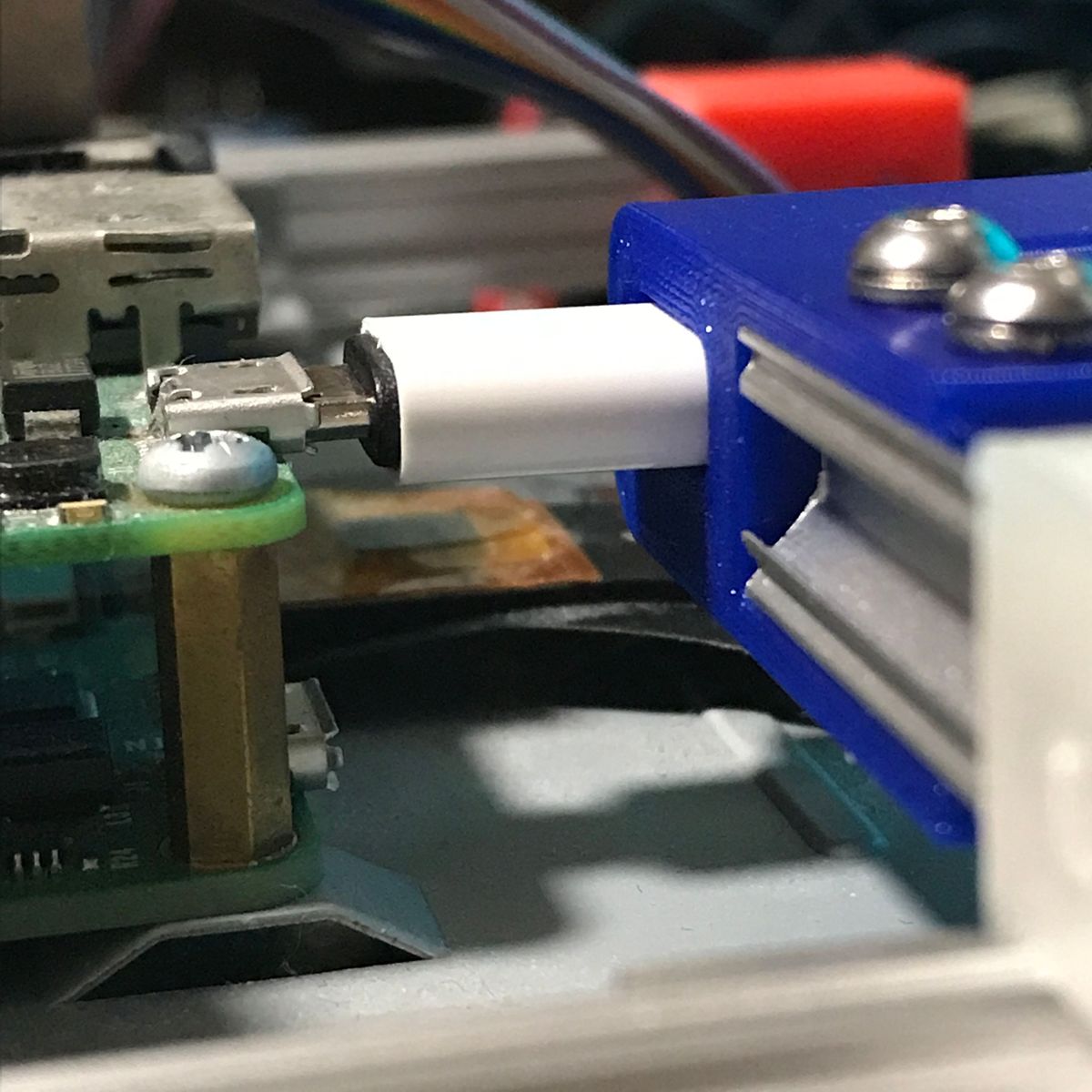

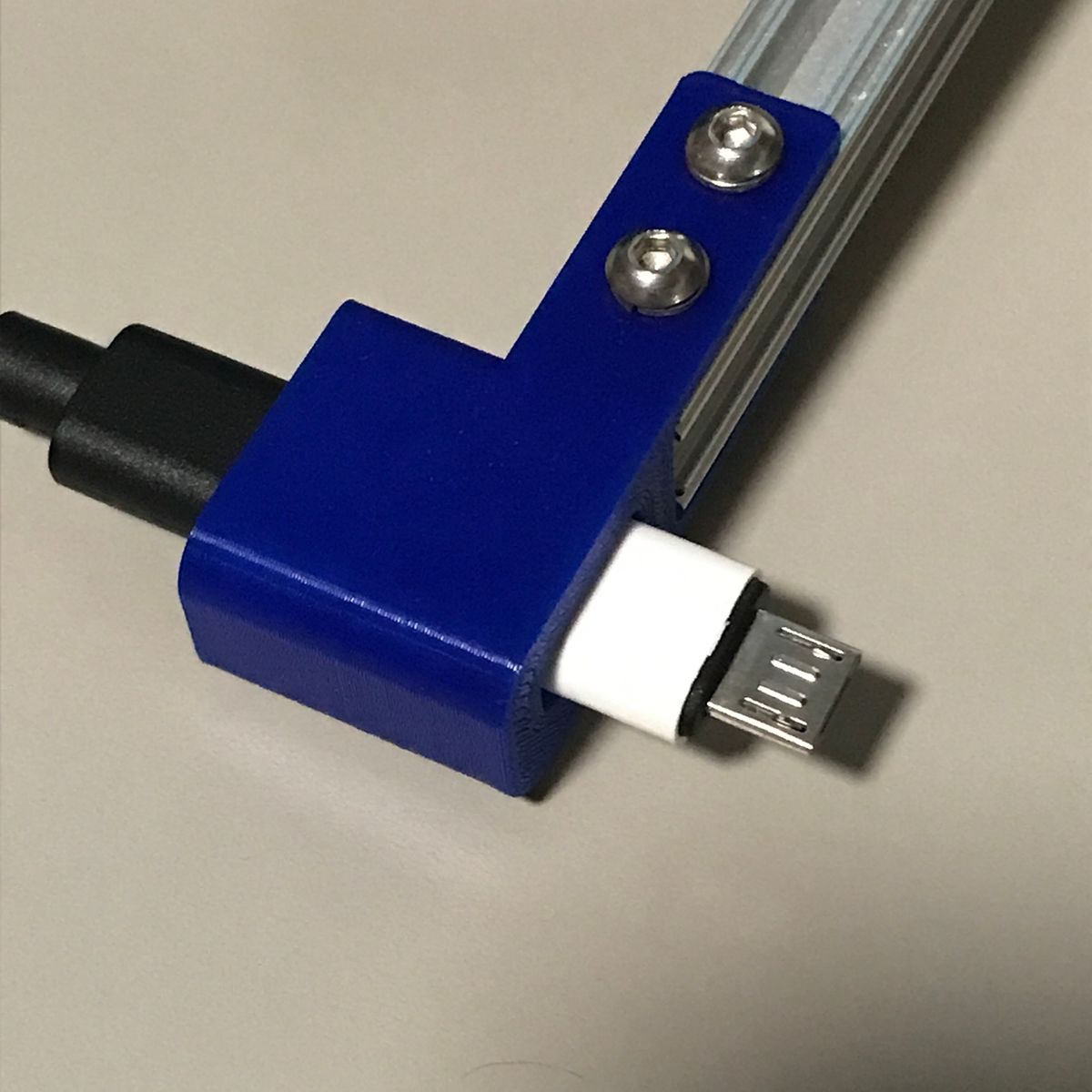

| プリントし、刺して見る。 | 固定した所。Raspberry Piと7インチLCDを固定しているフレームに固定。 | 高さも、大体合っていると思う。 |
子供の頃、電子工作を初めて以来、 悩みなのか楽しみの半分はケースの問題、 当時の言葉でいうとシャーシ加工だったように思う。 慣れぬアルミの加工に四苦八苦していた。 ハンドトリルとリーマーとヤスリとニブラで きったないシャーシを作っていた。 3Dプリンタで、ここの部分が激変した。 不安定で脆い部分の補強も簡単にできる。 本当に良い時代だ。
