まだ FANコントローラをいじっている。 ESP32仕様でLCDもついているタイプの奴。 これはFANからのパルス信号で FANの回転速度がわかるのだが、 1回転が何パルスなのかがわからない。 フォトトランジスタでファンの影を検出し、 回転時の信号の周波数をオシロスコープで計測してやれば良いと 思うのだがブレッドボードで回路を組むのがメンドクサイ。 安い回転数計があれば、この機会に買っても良い。 調べると 1,554円のものがあるので買ってみた。
回転数計購入電子工作買い物
2023年7月10日月曜日
届いたものは、コンパクトな本体と9Vの角型電池と ケースと反射テープ。コンパクトにまとまっていて好印象。
早速、反射テープを10mm程切り出しFANに貼り計測。 白いFANに反射テープって測定できるのかと危惧したが 計測できた。反射板でなくFANの羽部分で計測すると 9枚羽なので約9倍の値が計測できた。

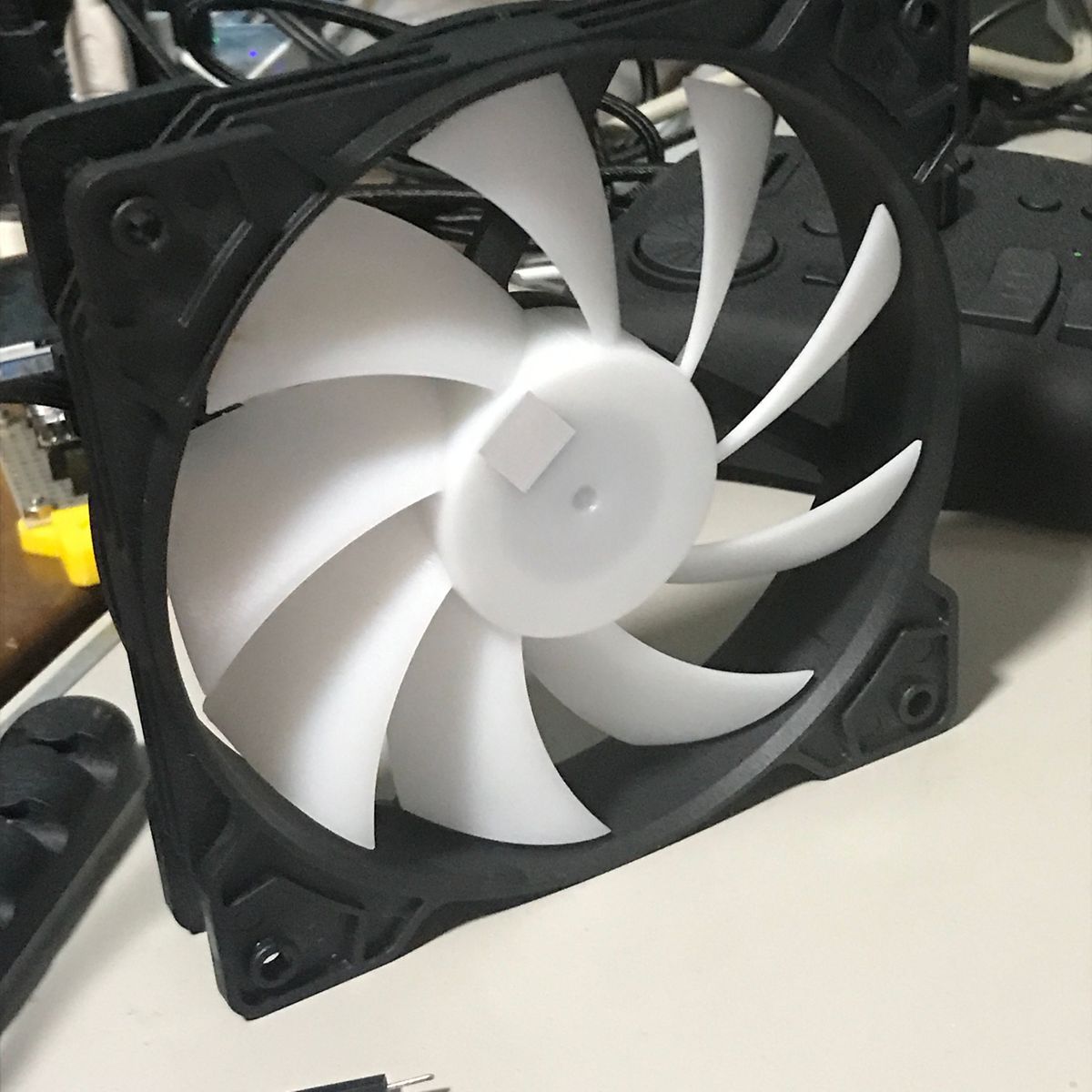

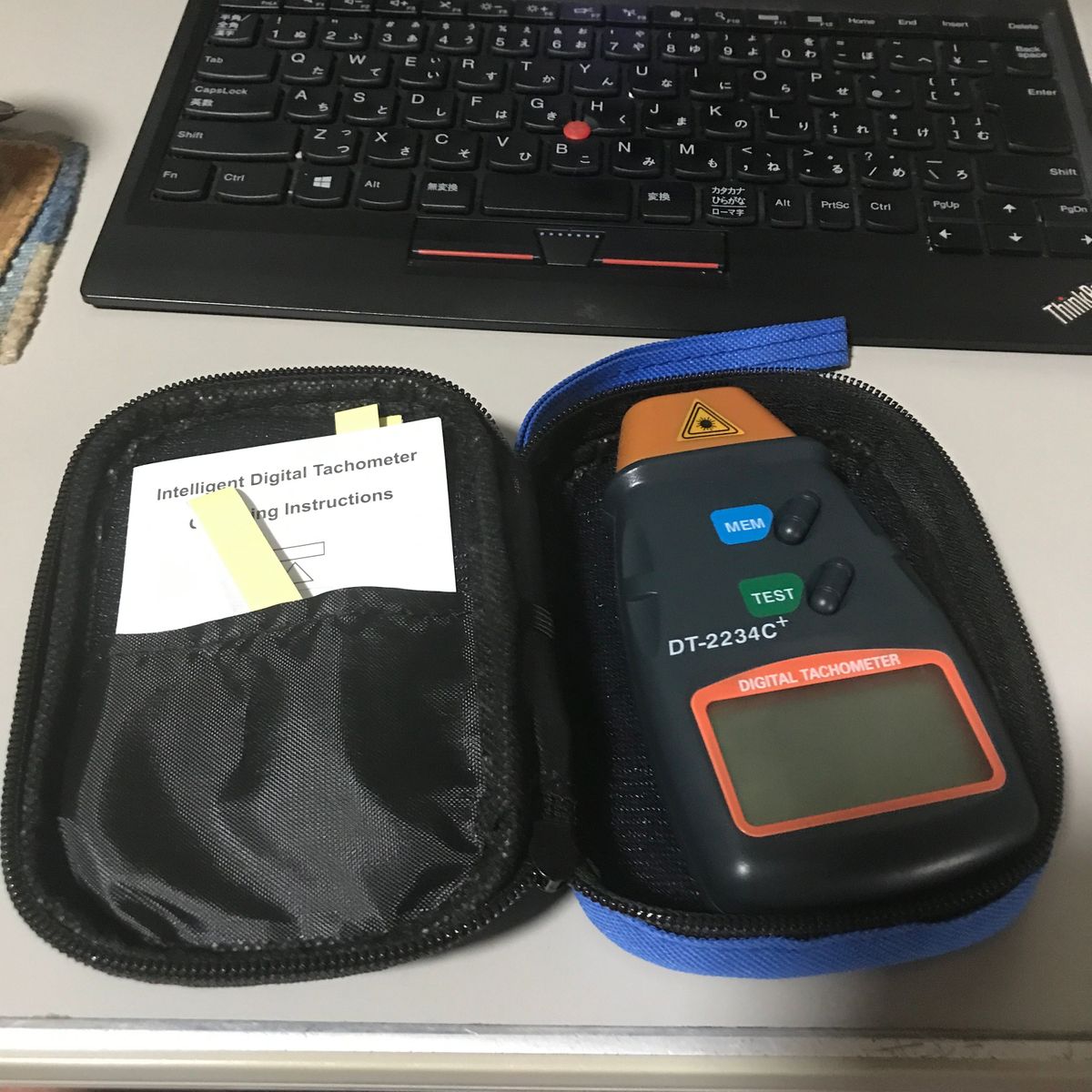

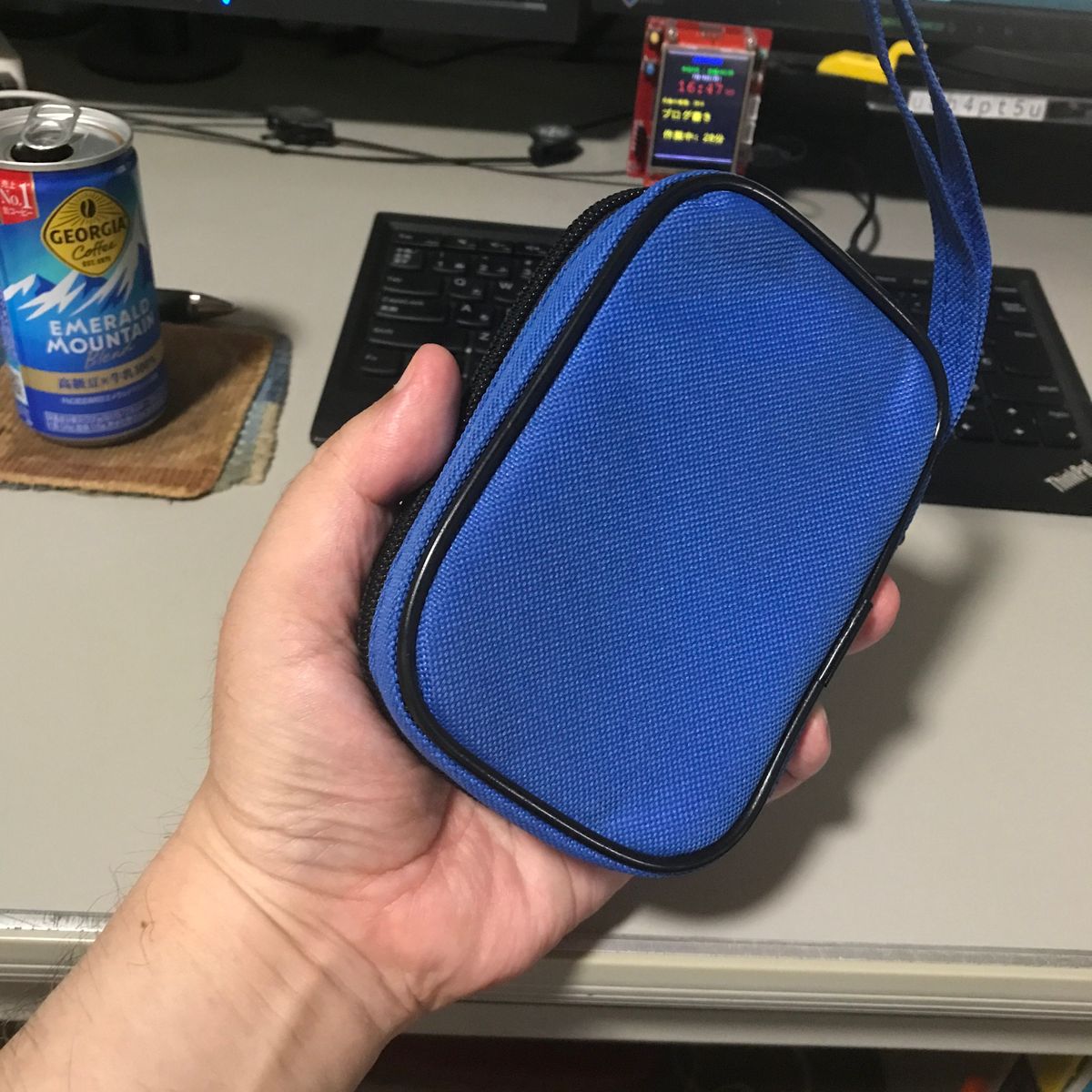

回転数計と説明書と反射テープとケース | ケースはコンパクト。回転数計が入っていることを忘れそう。 | FANに反射テープを貼る |
反射テープを狙い、回転数計測。測定できた。 | 羽を狙い計測。約9倍の値が計測される |
結果として、1回転当たりパルスが2個出力されているらしい。 FANコントローラの開発はだらだらと続く。
