うだうだ日記

2001年8月6日 月曜日

お、L-Card+ユニバーサル基板が Laser5で発売されている。 7,900円だそうです。 みなさんよろしく (^_^;) これがあると、いろんなことが簡単にできますよ〜。 ▲ ショック！ 基板に重大な恥ずかしいミス発見！ TQFP144Pinのパターンが... ええい、もういちど回路図からやりなおしだぁ！ 基板発注前に見つかって良かった ..と..自分を慰める

2001年8月7日 火曜日

朝からシコシコ基板の再設計。 回路図の修正からはじめる。 一部の部品の配置を大胆に変更。 ▲ 作業中は、本当に全部配線できるのか、とか 決定的なミスがあって動かないのでは、とかかなり不安。 電源グランドショートが一番怖い。 4層基板なので、内側のGnd層、Vcc層でショートしたらどうしようもない。 対策はチェックに時間をかけるしかないなぁ。 ▲ 作業が進んでくると、配線している時間よりも、 配線済みの線を移動／整列をしている時間のほうが長くなってくる。 この整列作業が案外たのしかったりする。 ▲ 明日で配線完了、チェック開始。 明後日発注で、来週完成、再来週到着と行きたいなぁ、 となると 8/20ごろ到着かぁ。 ▲ 産経新聞の 社説: 「主張」と コラム: 産経抄をWebで毎日読むようになって、結構たつ。 面白い。 産経新聞を購読すべきか。

2001年8月8日 水曜日

基板設計完了?

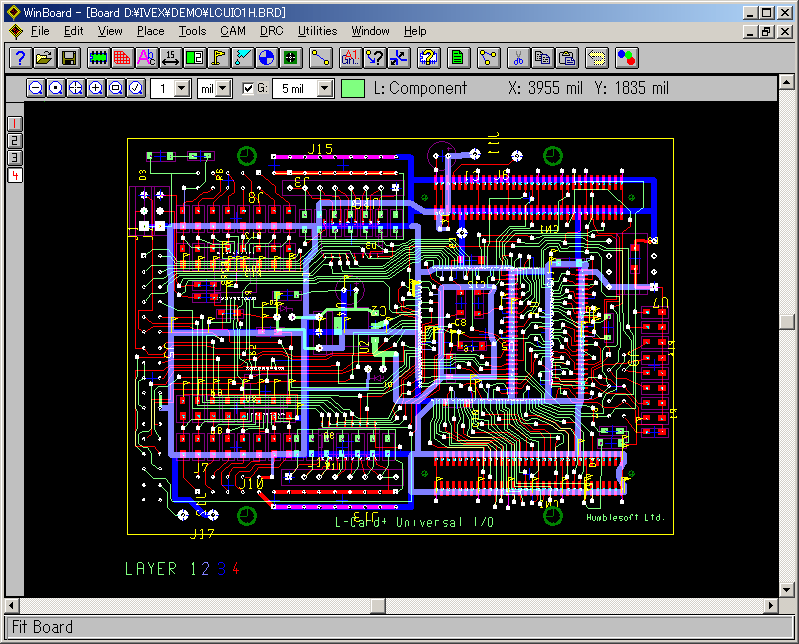

終わらないのではないかとも思われた配線作業もついに終了。 WinboardのDRC (Design rule check)をかける。 わけのわからぬ擬似エラーが山ほどでるのではないかと、心配したが、 意外に的確なエラー表示。 電源・グランド シュート数箇所、 ギャップ不足多数見つかった。 ▲ しかし、 winboardの配線のnetlist的な認識の仕方 (意味わかります？) が よくわからない。 配線しても、なにかの拍子で 未配線ネットとして表示されることが よくある。 配線済みのトラックも3個所以上接続しているものは、 分離できちゃうし、どうなってるんでしょうね？ この辺のことがわかれば、擬似エラーも消せて もっと楽に作業ができそうに思うのだけど、 マニュアルを読んでも書いてない.. ▲ 明日、もう一度チェックして、 www.pcbpro.comに 発注だ!

2001年8月9日 木曜日

朝から、基板を若干修正し、最終チェック。 パターンをプリントアウトして見ていると、 ちょこちょこ直してしまう。 こういう修正は嫌いではないが、 きりがないので、ほどほどで切り上げ、 最後のDRCをかけ、 www.pcbpro.comで、申し込み、 gerberファイルを作成、zipで固めて ftpで転送、これで発注完了！ ▲ 余勢で、チップ抵抗等の部品を サトー電気に発注。 あとは、待つだけだ。 ▲ 話は変わるが、基板設計中、ずっと パソコンによるプリント基板設計 を読んでました。参考になりました。

昼休み、モーニングの ジパングを読み、 かわぐちかいじも 真珠湾の真実を読んでいるのね と思う。 ジパング面白いなぁ。 ▲ 夕方、ラジオのニュースで漫画家の青柳裕介さんがなくなったこと聞く。 「土佐の一本釣り」で有名だが、 今もビッグコミックにマグロ船の漫画を連載している。 特にファンというわけではないが、 ご冥福をおいのりいたします。 で、思ったのが、 漫画家が連載中 死んじゃうことって、少なくないですね。 漫画雑誌で、漫画家の死亡記事は何度も見た記憶がある。 漫画家って危険な職業？ 単に確率の問題？

私と 同じケーブルTVインターネットを使っている友人が、 ケーブル会社から あなたのパソコンは Code Redに感染した形跡がある、対処してくれ と 連絡を受けたそうだ。 IISはなにかの拍子に入れたにしても､ スタンダードコースだから ローカルIPなのになぜ感染するんじゃと、 調べて見ると、 いつのまにか、グローバルIPのDHCP割り当てになっていた。 ということは、わたしのマシンもポートスキャンとか されていたのかも知れない。 おそろしや。 早く事務所に持っていっているルータを回収しよう。

2001年8月10日 金曜日

基板の発注が終わり気が抜ける。 ▲ 夜、飲み会。

2001年8月11日 土曜日

テニスシューズに穴があいたので、 年式落ちの安いやつを購入。 4,980円 ▲ メタルカラーの時代(5)購入。
