うだうだ日記 2003年 5月 3日


2003年5月3日 土曜日

朝からVR4131モジュール。 最小限の回路や評価ボードの回路を調べる。 プルアップがかなり足りないかと思ったが、 良く調べてみると GPIOとその他1本だけだった。 とりあえず、それらの信号を10KΩでプルアップしてみるが、 動作はあまりかわらない。試しに N-Wireでの接続を試してみると、 今度は接続できている。プルアップが効いたのだろうか、それとも 前回なにか間違っていたのだろうか。

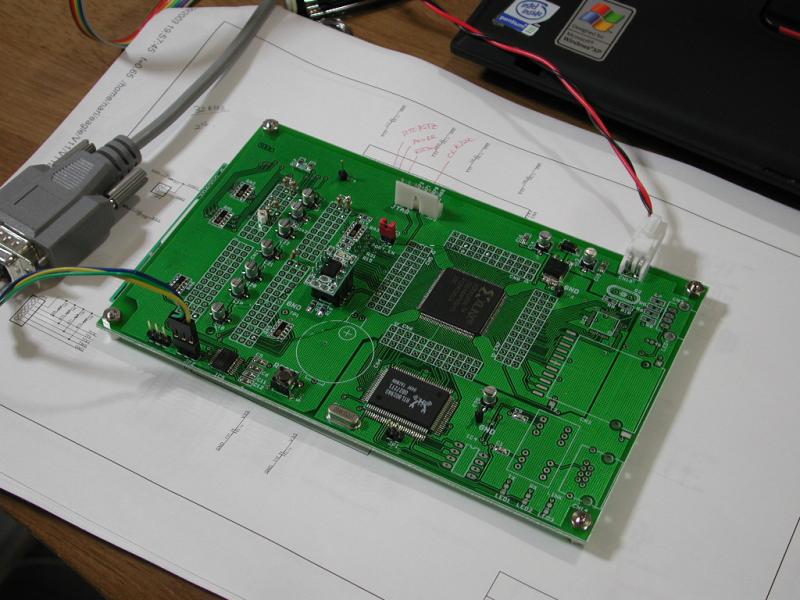

チップケミコンがキュートだが...次はチップコンデンサにしよう
モニタが動いた!
とべとべジャンパー線
裏にVR4131モジュール
これで、モニターが動かないのは 評価ボードとのハード構成の違いのせい という線も出てきた。 独自にプログラムを作成し、 N-WireでFlash-ROMで書き込む方法もあるのだが、 結構大変だし、モニターが動いたほうが嬉しいので もうすこし粘ってみる。 私のVR4131ボード( 名前つけようかな..) の動作をオシロでみると、短いループに入って止まっているようで、 アドレスバスやデータバスでは周期的な信号が観測できる。 ここで、評価ボード独自のI/Oを触っているかもしれないと IOCS0#というチップセレクト信号をみると、確かに出ている。 アドレスを調べ、評価ボードのマニュアルの照会の結果 LED表示レジスタとリセットレジスタへの書き込みと判明。 リセットレジスタというのが とてもとても怪しい。 再度リセットしてやると動くと言うのだろうか。 しかし何度RESETボタンを押しても状態は変わらない。

メーカ提供のモニタプログラムは諦めて 独自にプログラムを書くしかないのかと、 付属CDにあるモジュール初期化プログラムの例 ( いたせりつくせりだなぁ) を読み始めると、見たような短いループがある。 LED表示レジスタとリセットレジスタに書き込み ぐるぐる回っている。 さらに調べると、SDRAMアクセス用のクロックの設定が ある値にならないと、このループに入り、リセットを待つようだ。 さらに調べて クロックの設定をレジスタを書き込んでいる個所を発見。 VR4131のマニュアルでそのレジスタを調べると、 設定後 RTCRST(一番強力)以外の リセットを入れてください、とある。 そうか、やっとわかった、ということで、 ジャンパー線とCoolRunnerで、 リセットレジスタ(書込でRSTSWにパルスを発生)を作成、 CoolRunnerに書き込むと、 ついにモニタープログラムが起動した。 嬉しい。

しかし、CPLDは便利だ、 というかCPLD無しではこのモジュールは使えそうに無い。
