うだうだ日記 2011年 2月 2日

2011年2月2日 水曜日

シナベニア切り出し実験

作りたいものがあるので、 Makerbotの真似をして、 ベニア板のレーザーカッターでの切り出し、 組立の実験をやってみた。

TOMで使われているベニア板は実測で5.25mm厚ぐらいなのだが、 ホームセンターで捜すと、 シナベニア板は4mmと6mmしかない。 とりあえず4mm用に実験用の形状を作成し、 レーザ加工機で切り出してみた。

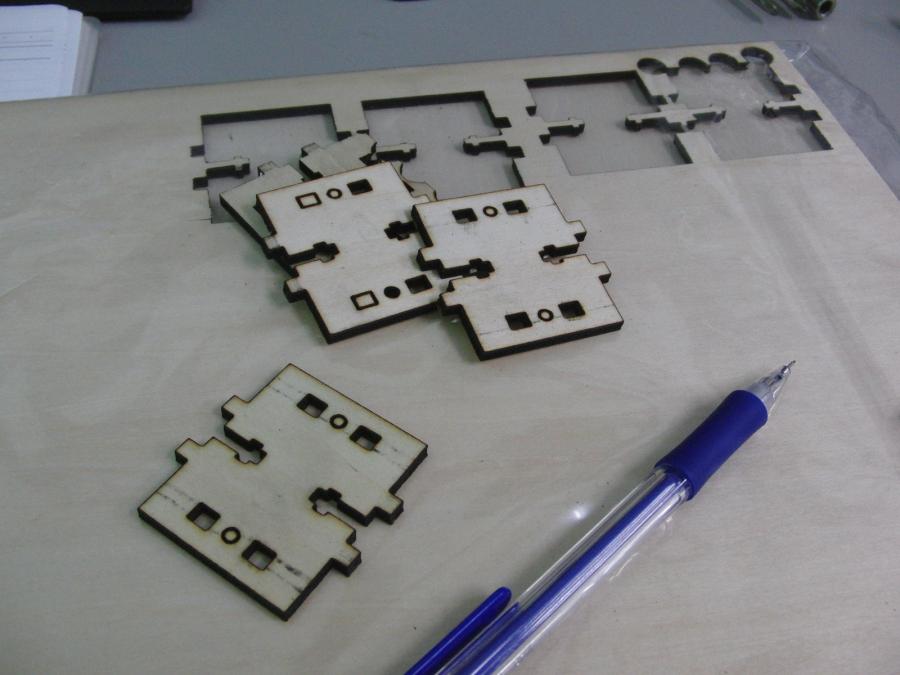

切り出し

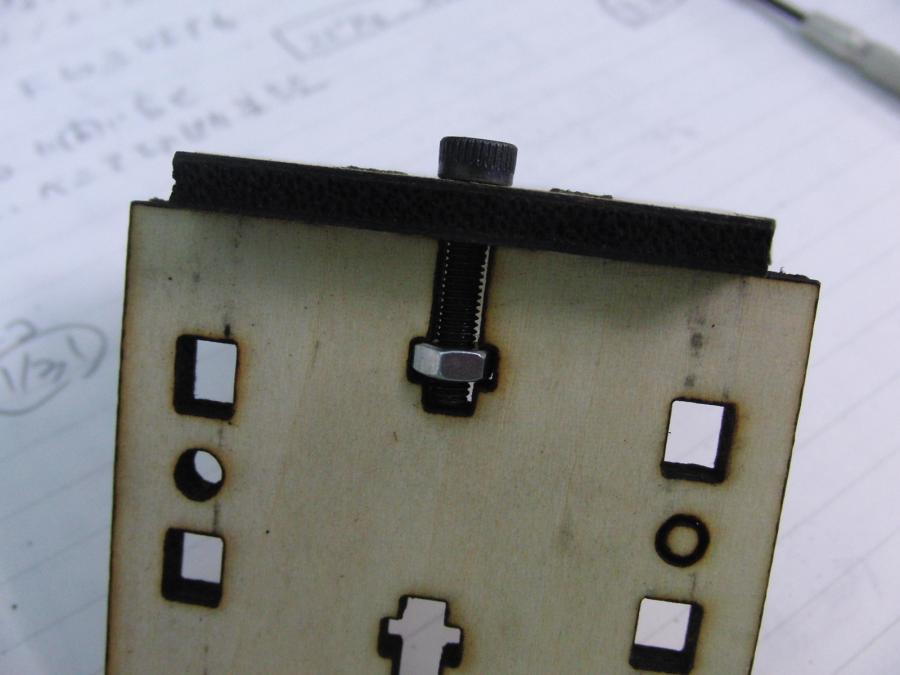

ネジ止め

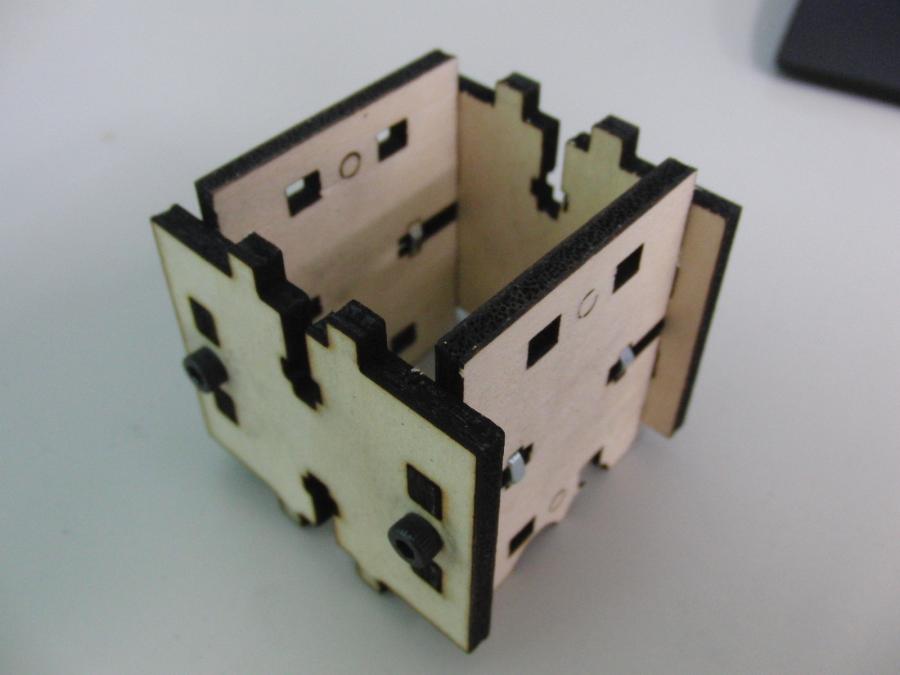

組立

切り出しは良好、但し切り白が0.5mmぐらい出るため、 嵌め合いがゆるゆるになってしまった。 次回は、このへんのことも考慮して形状を修正しよう。 ネジ止めも問題なく、ちゃんと閉めたら、 がっちりと組み立てることができた。

ベニアはアクリルよりはるかに安いし、 ネジ止めもできると、かなり応用範囲がひろそうだ。

レーザー加工機で切り出したベニア板って、 切り出された端面の黒と表面の白のコントラストが 独特よね。
