うだうだ日記 2011年 3月16日

2011年3月16日 水曜日

kumaduino

年中行事となった感のあるArduinoコンパチ基板の作成を 今年も行う。今年で３年目だ。 昨年作ったのは Boarduinoもどきで、 一昨年作ったのは Nanoもどき。

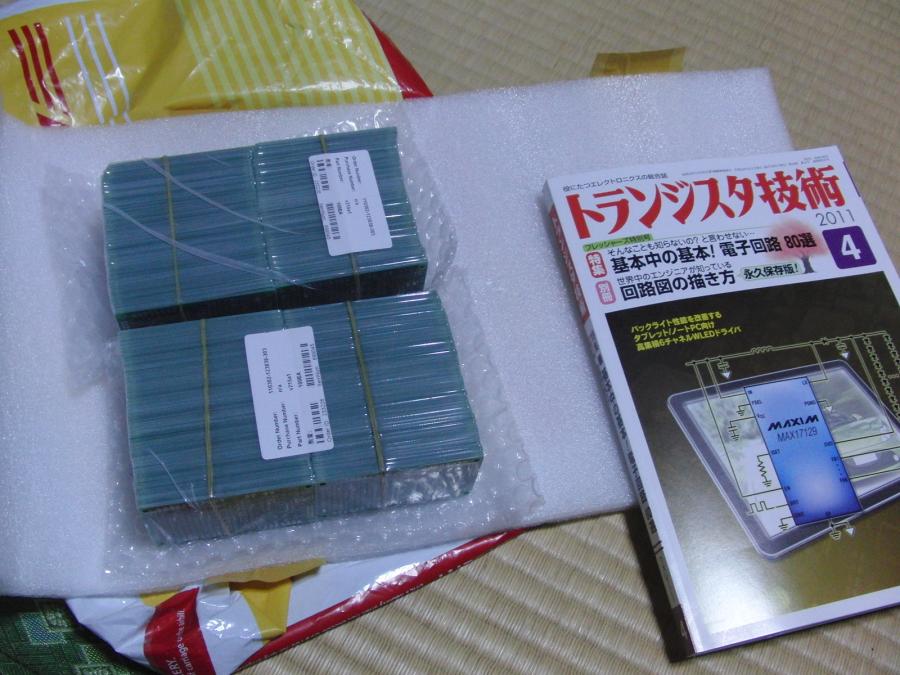

基板200枚到着

こんな感じ

部品を実装(表)

今年のボードは、 Duino-Vに刺激を受け、 Metaboardを知り、 同じくMetaboardコンパチボードとなった。 名前はKumaduino(くまでゅぃーの)。 特徴は以下のとおり。

• Metaboardのユニバーサル配線領域は、便利なのでマネする。
• DCジャックは、多分使わないので装備しない。
• USBコネクタは、コンパクトなmini-B
• 基板のサイズは、秋月のCタイプ基板コンパチ。 Cタイプ基板を重ねて使用することが可能
• FTDI Basic breakout接続可能な端子を装備し Serial.print()も使用可能。通常のBootloaderも使用可能。
• チップ抵抗、コンデンサを使用、ハンダ付けの練習に。 失敗し易いUSB mini-Bコネクタは、失敗し難いスルーホールタイプ。

部品実装(裏)

FTDI Basic Breakoutで書き込み

USBaspで書き込み

部品をひと通り実装し、 普通のbootloaderを書き込み、 ArduinoからFTDI Breakoutでプログラムを書き込めることを確認。 さらに、MetaboardのBootloaderを書き込み、 USBasp経由で書き込めることも確認。

こういう状況で、5月のMTMが実施されるか不明だし、 ちょっと修正したい箇所もあるので、 このボードを販売することを検討中。 1枚150円、送料500円で最低10枚からということでどうだろう。 資料を整理して公開できたら、 購入希望者を募集したい。

2011/03/28追記： 頒布開始しました。 詳しくは kumaduinoのページ をご覧ください。
