2011年2月10日木曜日

シナベニアとレーザ加工機

前回のシナベニア切り出し実験が良い感じだったので、仕事で使う実験装置の筐体を同じ方法で作ってみた。

鍋CADで図面を書き、DXFでイクスポート。 Coral Drawでインポートし、印刷する前に文字入れ。曲線に変換して印刷する。シナベニアの白い表面にレーザで文字入れするとなかなかいい感じだ。

最近、レーザ加工機が酷使されているようでベニアが完全には切れていなかったので、取り外しには若干手間取った。でもできあがりはいい感じだ。

で、結局作ったのは、 Arduinoとブレッドボードとターミナルを固定するだけの筐体でした。

キットのようだ取り外し完成

2011年2月9日水曜日

DE0でVGA出力

Hello World

DE0と
小型LCDディスプレー

DE0でVGA出力がやっとできた。

SOPC Builderで SGDMAとか組込み, いろいろハマりながら試行錯誤を繰り返しやっと出力できるようになった。 640dot x 480dotの8bppなので256色表示。

しかし、この先、何かを作るあてがないので、 DE0でのお勉強はここで一旦終わることにしよう。

2011年2月5日土曜日

TOMでいろいろ印刷

気を抜くと、このままずっと使わずじまいになってしまいそうなので、意識的に TOMで Thingverseにある面白そうなデータをいろいろ印刷する。

写真は Mazing Boxをプリント中の時の物。 Thingverseには、面白そうなデータがいろいろあるのだが、捜すのが大変だ。

TOMで印刷中 MAZE BOX 出来た物

2011年2月2日水曜日

シナベニア切り出し実験

作りたいものがあるので、 Makerbotの真似をして、ベニア板のレーザーカッターでの切り出し、組立の実験をやってみた。

TOMで使われているベニア板は実測で5.25mm厚ぐらいなのだが、ホームセンターで捜すと、シナベニア板は4mmと6mmしかない。とりあえず4mm用に実験用の形状を作成し、レーザ加工機で切り出してみた。

切り出しネジ止め組立

切り出しは良好、但し切り白が0.5mmぐらい出るため、嵌め合いがゆるゆるになってしまった。次回は、このへんのことも考慮して形状を修正しよう。ネジ止めも問題なく、ちゃんと閉めたら、がっちりと組み立てることができた。

ベニアはアクリルよりはるかに安いし、ネジ止めもできると、かなり応用範囲がひろそうだ。

レーザー加工機で切り出したベニア板って、切り出された端面の黒と表面の白のコントラストが独特よね。

2011年1月29日土曜日

Qt@福岡第2回勉強会

Qt?

twitterで見てて、なんか楽しそうだったので Qt＠福岡第2回勉強会に参加。存在は昔から知っていたけど、触ったことがなかったQtに触ってきた。開発環境を一発でダウンロードできたり、 OpenGLが使えたり、ライブラリが使いやすそうだったりするのがよさそうだ。機会があれば、なんかプログラムを作ってみようと思う。

勉強会はUstreamで生中継されていて、識者の方からtwitter経由でいろいろツッコミが入るのが新鮮だった。

2011年1月19日水曜日

RUSE

RUSEに夢中

この1週間、PS3で RUSEばかりやっていた。結構好きだな、このゲーム。

ブクログ

スタバビジョンを見てブクログを始める。バーコードリーダーでばりばり本を登録できるのは快感だ。

2011年1月9日日曜日

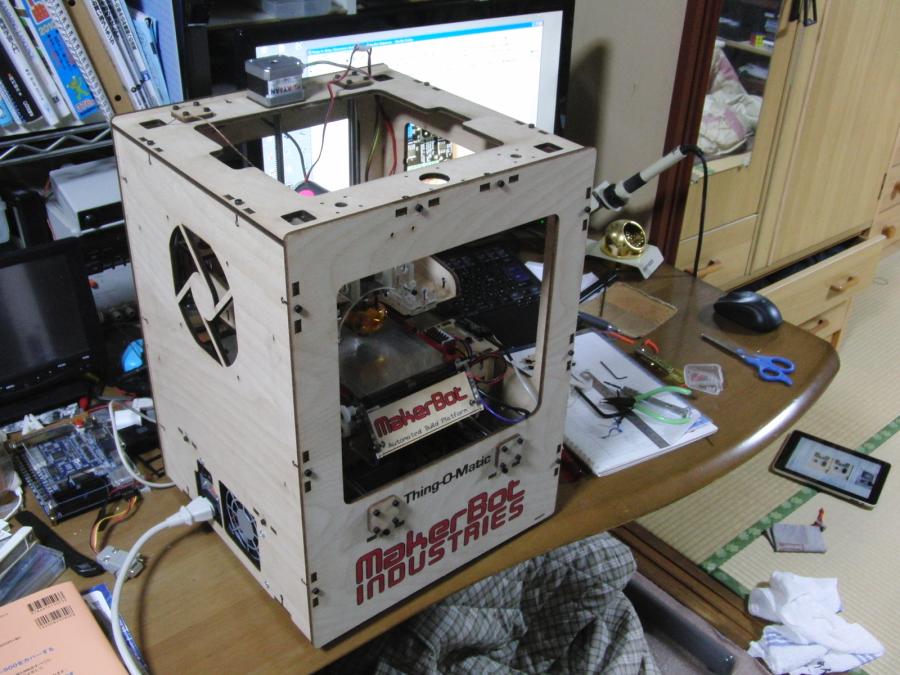

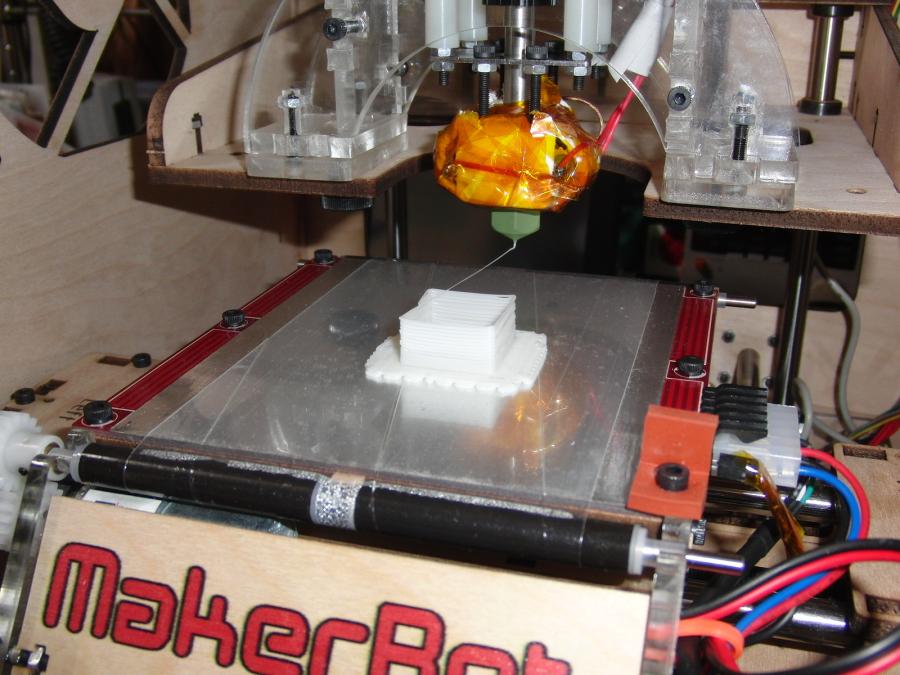

TOM完成

完成

試運転

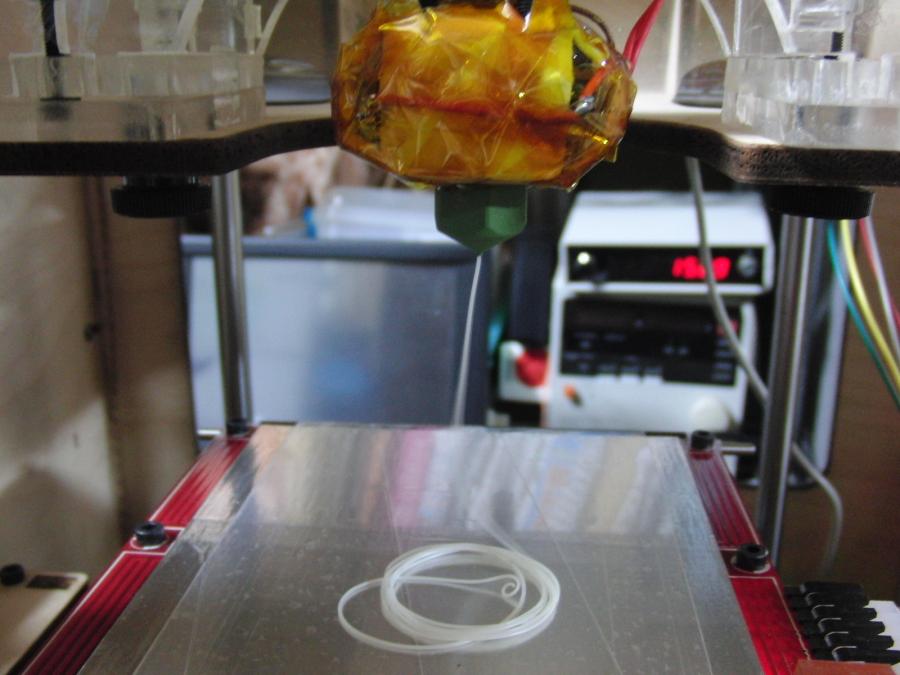

ファースト・ショット

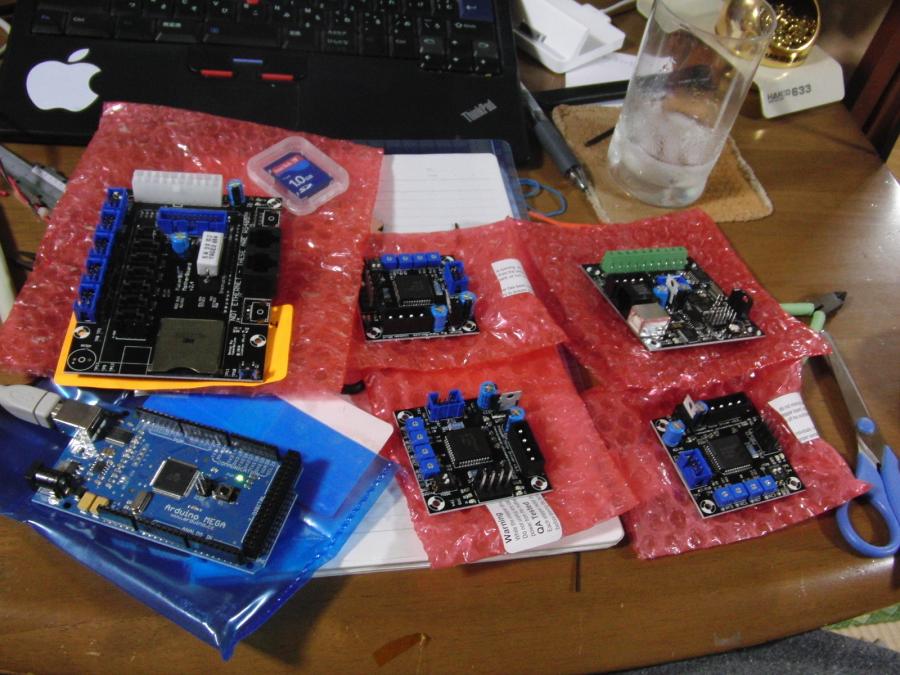

電気回路を組み込んだ後、マニュアルに従い、 1ステップづつ動作テスト。 X,Z軸が動かなかったり(ボードに電源がつながっていなかった), X軸の動作が逆だったり(マザーボードの設定が逆だった)、原点調整時に脱調したり(設定ファイルの指定が早すぎた)などしつつ、徐々に動作していく。調整後、無事溶けたABSが出てくるようになり、無事、最初のプリントができた。

いろいろプリント

その後、ダウンロードしたSTLファイルをいろいろプリントしてみる。使い方は、今後いろいろ研究していきたい。

2011年1月4日火曜日

お正月休み終了

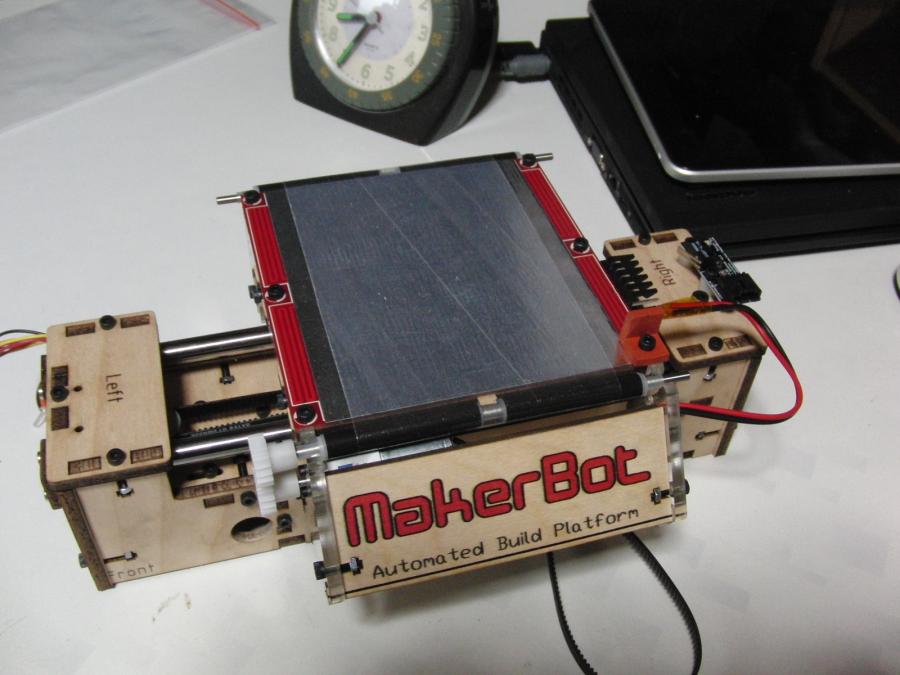

XYステージ完成

でまぁ、お正月は、例年通りだらだらすごし、製作もあまりすすまない。 TOMの製作も、とりつけるタイミングベルトを間違えてみたり、ブッシュを取り付ける穴の具合がよくわかわからなかったりで、 2,3度組み立てなおしたり。

2011年1月1日土曜日

謹賀新年

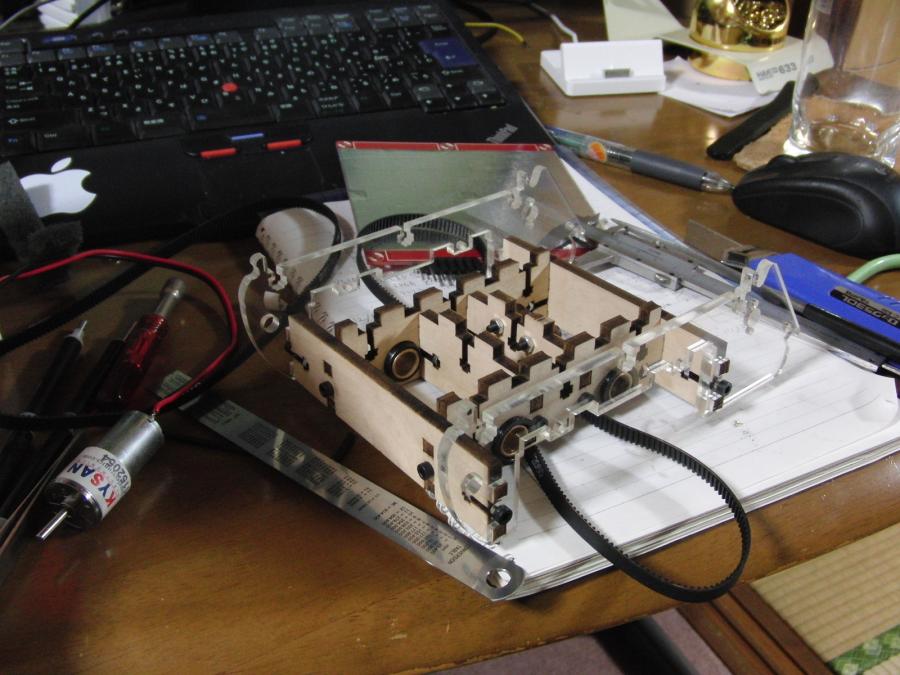

組立中

年末は、自分用体重DBを作り直していたため、 TOMの製作はほとんど進まず、ほんのちょっと作っただけで、新年を迎えてしまった。

2010年12月29日水曜日

TOMが来た

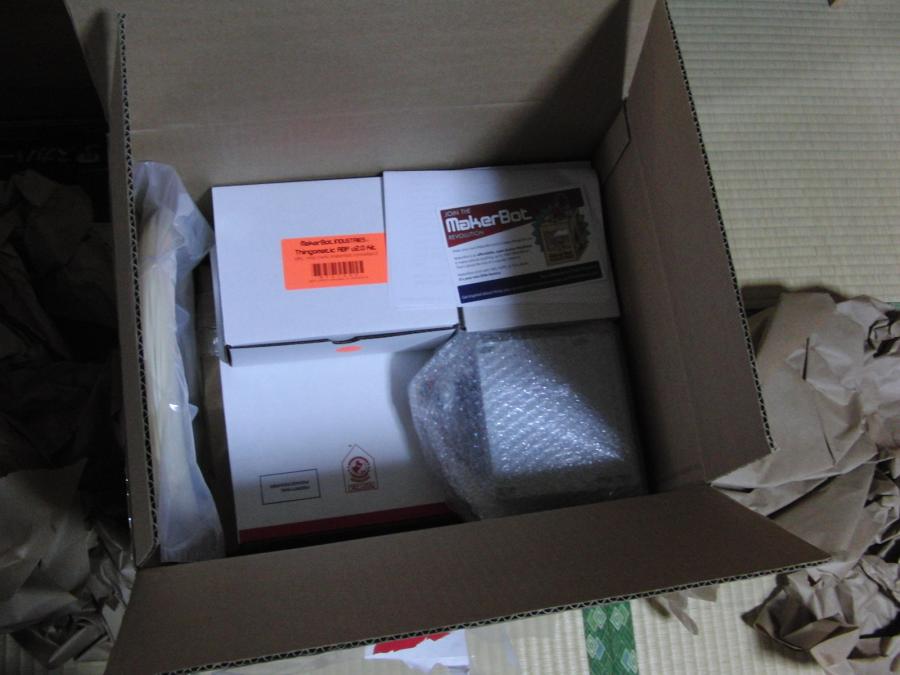

箱

さらに箱

MakerBotから Thing-O-Matick Kit, 略してTOM、が届いた。 3Dプリンタ、 Cupcake CNCの改良版(?)だ。

注文したのが11月上旬で、 leed time 7週間とか書いてあったので、年内は無理かとか思っていたが、ギリギリに届いた。価格は $1225 + 送料 $109.25の $1334.25と、受け取り時に消費税と通関手数料で5800円ぐらい支払った。

部品数が多く、説明はここだけみたいなので、組立は大変そうだ、

2010年12月28日火曜日

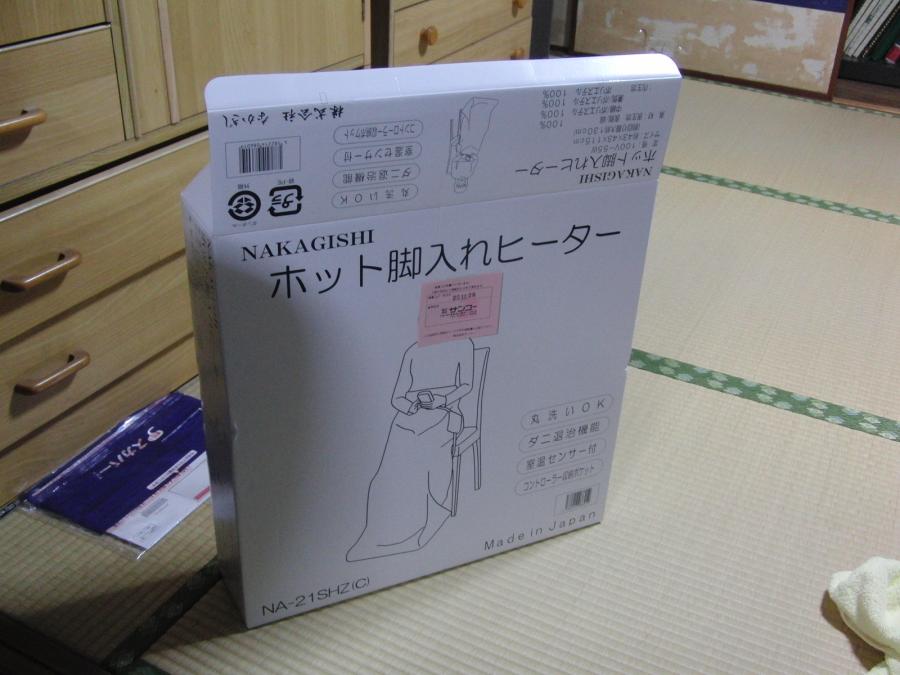

足温器購入

足温器

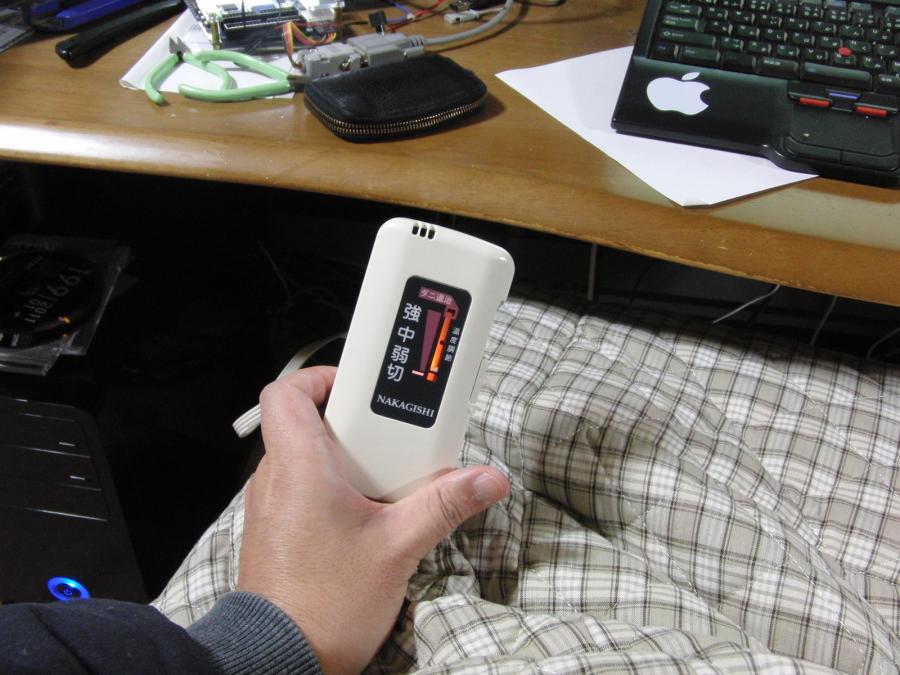

手許コントローラ

寒くなると自宅で机に向かって作業するのがつらい。でもコタツでは作業が出来ないのでアマゾンのカスタマーレビューを参考にしつつ、 NAKAGISHIの足温器を購入。床面のみが発熱する通常のものとちがい、脚部全体が発熱するらしい。

使ってみると、たしかに全体が暖かくなり、いい感じだ。手許コントローラが専用のポケットに収まっているのも良い。

ということで、寒い間もちゃんと作業を進めて行きたい。

2010年12月24日金曜日

mbed購入

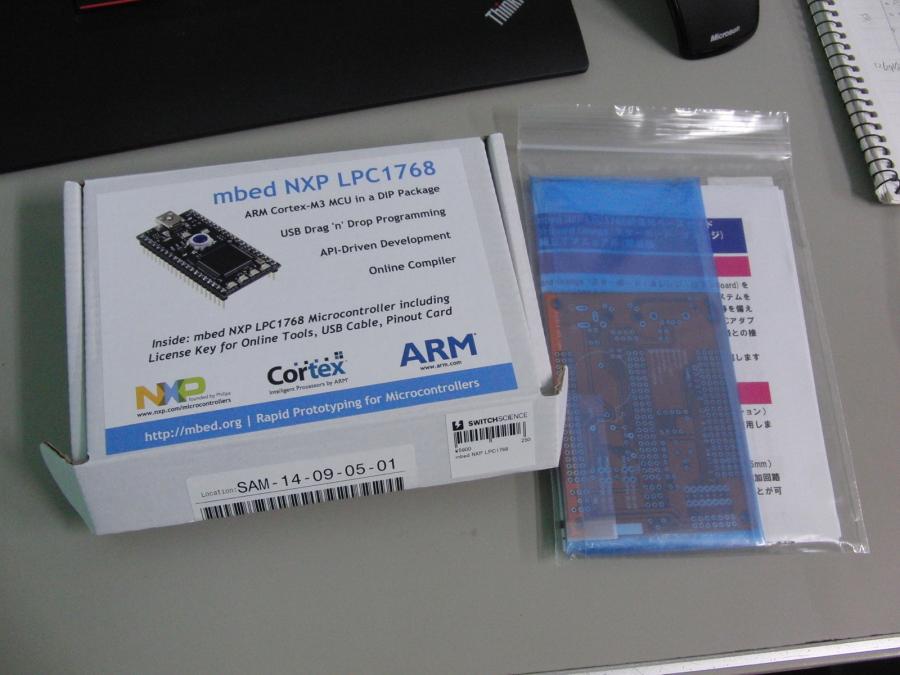

mbedとBoard Orange

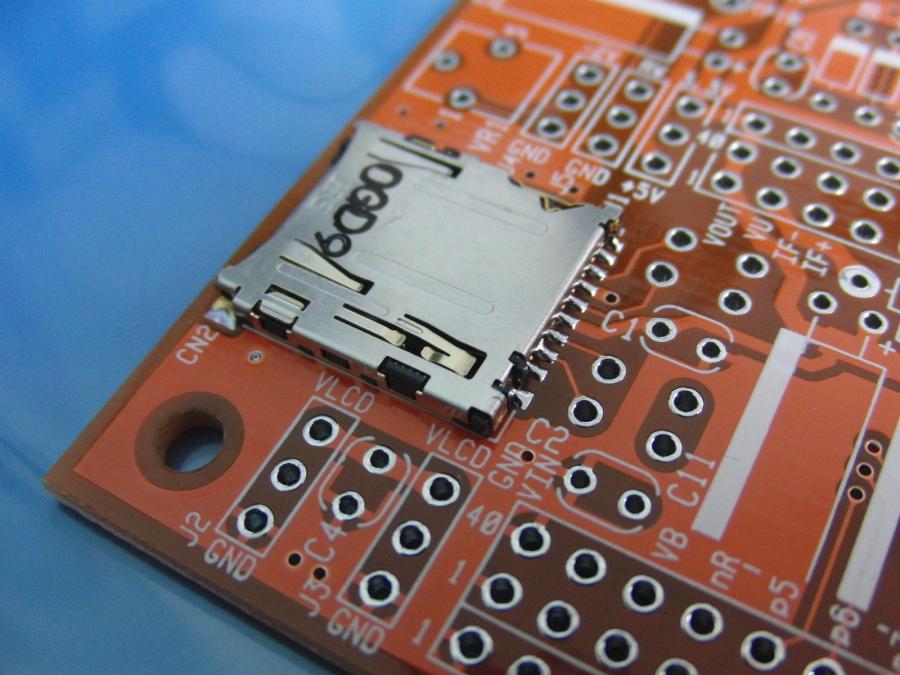

microSDコネクタはハンダ付け済

仕事で使ってみようと、 mbedと Board Orange をスイッチサイエンスから購入。

このあたりのボードは、高密度で安いので長期安定供給されるなら、そのまま仕事で使いたいのだがどんなもんなのだろう。評価用だから、次のチップがでたら変わっちゃうのかな？

とりあえず、今回はmbedがこれっきりでも大丈夫な用途で使用。

2010年12月22日水曜日

DE0いじってます

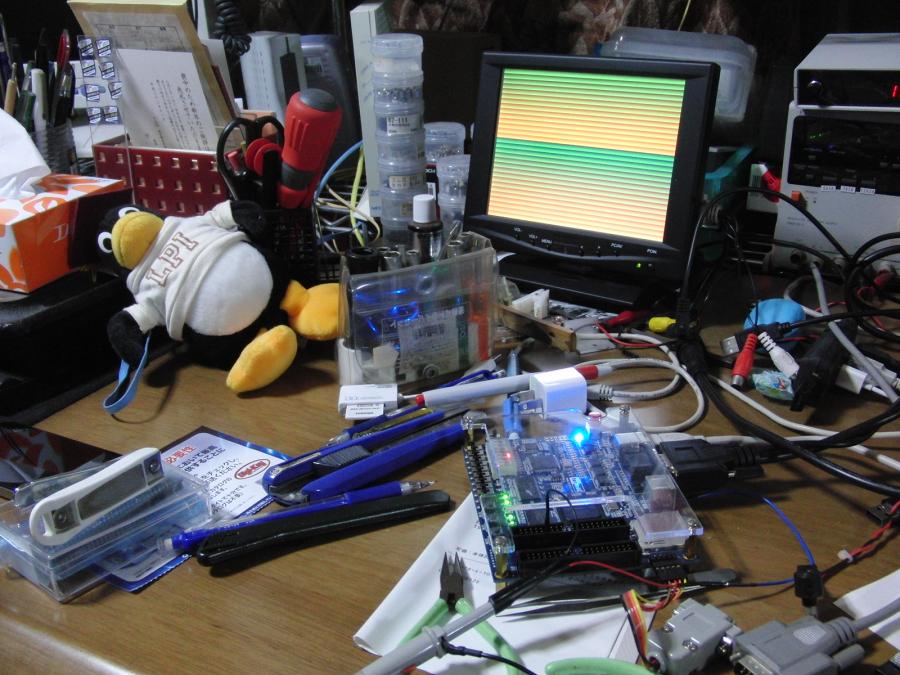

VGA信号出た!

6月に買った terasicの Altera DE0 Boardをいじっている。 SOPC BuilderでVGA sync generatorを組込み VGA信号がでるようになった。まだDMAの設定をやっていないので、まともな絵は出ない。

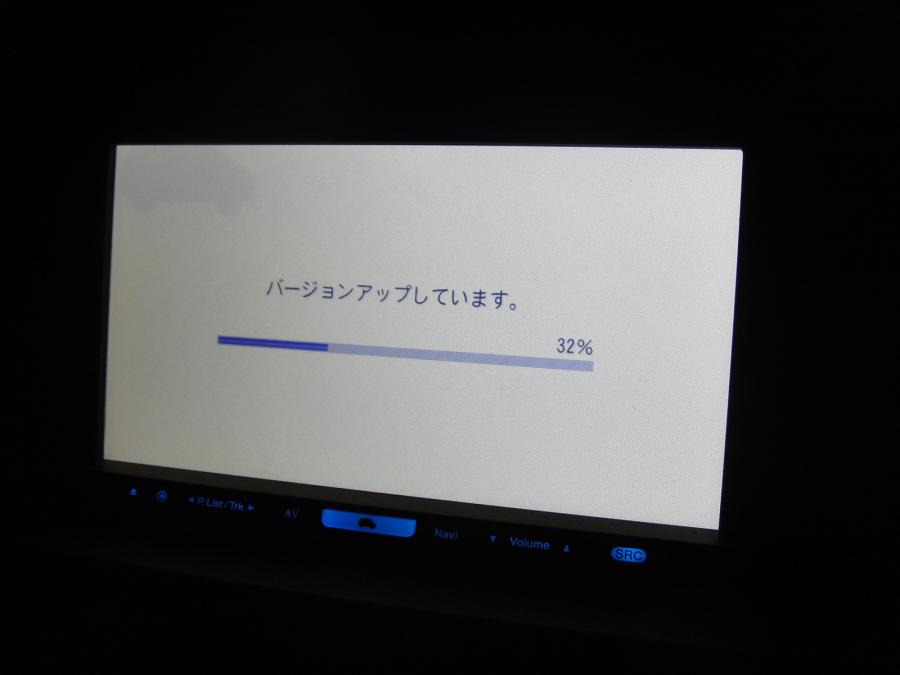

カーナビのバージョンアップ用DVDが届く。確か、3回ぐらい無料送ってくるという話になっていたような気がする。早速、カーナビに差し込みバージョンアップを始めるが、意外に進まない。通勤で片道20分程乗っていても、 15パーセントぐらいしか進まない。その間、ラジオも聞けないと思っていたら、リモコン操作でラジオは聞けることが判明。数日後、バージョンアップ完了。変化点は不明。地図とか新しくなっているのだろう。

2010年12月8日水曜日

コミポ・コミポ・コミコミポ

デイリーポータルZ x コミPo! ひとことまんがコンテストのコミPo!先行体験版に応募し、話題のマンガ作成ソフト・コミＰｏ！体験版を入手。 12月17日までしか使えないが、製品版を買っても2,3日しか使わない可能性も高いのでせいぜい頑張って使ってみよう。

でまぁ、ソフトをインストールし、チュートリアルをやってみたのだが、なかなか凄い。かなり作り込まれている。本当に簡単にマンガの絵を作れる。

とりあえず、ひとことまんがコンテストに応募しなければならないので、いろいろマンガを作ってみようと思う。絵を固定して、セリフを変えるだけでもいろいろ作れそうだ。

その他、コミPo!情報

製品(ダウンロード)版は6,700円。買うだろうなぁ。

2010年12月1日水曜日

電子工作コンテスト 2010

毎週、熊大ロボコン部のミーティングで面白そうな工作系の動画をピックアップして見せている。今回は、電子工作コンテスト2010からの応募作 151点から6点を選んでみた。

もちろん、全部の動画を見たわけではなく、タイトルと画像でピックアップしたので、他にも面白いものはいろいろあると思う。

ピックアップした動画を見た感想、 CNCの保有率が高い

大賞ノミネート作品が発表になっている。「電子工作コンテスト2010」大賞ノミネート5作品決定！ - --Online ROBOCON Magazine-- わたしのピックアップと全くダブっていない。 (汗;)

コンテスト以外で紹介した動画はこれ。

「火竜砲」作ってみた ‐ ニコニコ動画(原宿)

やはり失敗談がついている方が格段にためになる。

2010年11月23日火曜日

Bad Apple on オシロ　とりあえず完成

DAへの出力の高速化ができて、音もまともになった。ノイズやチラつきの低減など課題も残っているが、いちおう完成ということにする。

本当は、アナログオシロのX-Yモードに表示させて撮影したかったのだが、適当なものがなかったので、デジタルオシロで我慢。

2010年11月21日日曜日

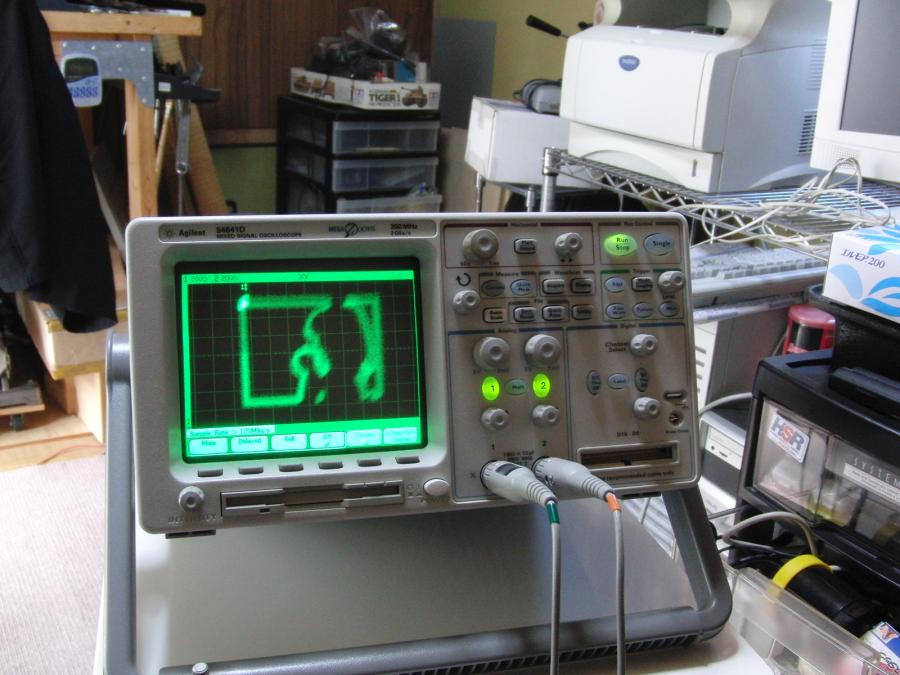

Bad Apple on オシロ

BadApple 影絵
on オシロ

今日もSTM32でBad Appleシリーズ。 DAコンバータ経由でオシロスコープに出してみる。かなり手間取ったがなんとかオシロに動画が出るようになった。なかなか面白い。何が偉いかというと、マイコンで2GのSDmicroカードが読み出せるのが偉い。これで膨大なデータを使った動きが可能になる。世の中進むねぇ。

まだ、DAへの出力が遅くて音も遅れたり、ノイズが乗りまくりだったり、 Z軸の制御がまだだったりするけど、そのへんを解決すると完成。 stm32 Primer2の良い使い道ができた。
