うだうだ日記

2010年3月3日 水曜日

LCDシールド(2)

Arduino ネットワーク 時計

自作したLCDシールドをArduinoに装着、 出来合いのライブラリを組み合わせて ntp同期のインターネット時計を製作。

一応、ちゃんと同期するが、 不満な部分がいろいろあるので、 もう少しイジる予定。

2010年2月28日 日曜日

Withings/インタネット体重計

先月から 死なないぞダイエットを始め、 いい感じに体重が落ちてきたところ 体重計に突然Errorと表示されるようになった。 いい機会なので体重計を買い直そうと調べると、 デジタル表示のモノは大体3千円ぐらい。 50g単位表示で、評判の良いものは1万円ぐらいする。 ここで、以前話題になったWifi体重計のことを調べると、 日本でも発売されていて17,800円で買えるらしい。

体重計に１万円までは払う気になっていたので、 このタイミングを逃すと体重計に２万円ちかく出すのはつらいかも と考えてしまい、購入ボタンを押してしまった。

パッケージ内容

鏡面仕上

メジャー付属

で、本日 withings到着。 インストールは電池ボックスの脇にあるコネクタに ケーブルを差し、USBでパソコンと接続後、 http://start.withings.com/にアクセスするだけ。 指示にしたがって作業すると 体重計が再起動!?して使えるようになる。 その後は体重計に乗るだけで サーバにデータが送信されブラウザとiPhoneで グラフで見れるようになる。

体重にコメントも入力できるのだが、日本語が入らないのが不満。 apiも公開されているので、 そのうち何か作ってみたい。

NHKためしてガッテン流 死なないぞダイエット 最新版
	おすすめ平均 いつの間にか主人が… 体質にもよるかな 今まで色々なダイエットに挑戦している人には効果が薄いかも 二ヶ月で８キロ減量成功 モチベーションの維持に。 Amazonで詳しく見る by G-Tools

WiFi Body Scale WBS01
	おすすめ平均 こりゃラクだわ すごくユーザーに優しく、楽しい使い勝手。なおかつ、カッコいい！ この体重計を使いこなすには無線LAN環境が必要です Amazonで詳しく見る by G-Tools

2010年2月27日 土曜日

Windows7導入

買ったもの

インストール !

仕事で使っているVista機がどうにも調子が悪くなってしまった。 最初は、1,2分気絶する程度で、待てば復旧していたのだが、 ついに アプリケーションが次々と閉じ、 スタートメニューも開けなくなり、 リセットするしかなくなる状態に至るようになり、 HDDを買い直し、Windows7を導入することにした。

Windows7のインストールは、意外なほど短時間に完了、 使用感もVistaより遥に快適だ。 ある程度の期間使っても、この快適さが残るかに注目だ。 今後、各種ソフトをインストールし、環境を整えていく予定。

2010年2月26日 金曜日

WinterChallenge

応募作品

右の写真は、 熊本大学 からくりサークル の学生の 学内の工作コンテスト(?) WinterChallenge 2010 への応募作品。 まだ製作途中だが、なかなか良い感じで仕上がってきている。

コンテストのテーマは、光を使った製作物。 この応募作品は、 ダイソーで買ったガラスのビンに、 レーザカッターで大量に切り出したアクリルの破片、 大量の2mm角の透明な直方体＋色付きのアクリル片少々と 水を入れ、下から9個のフルカラーLEDで照らしているもの。 LEDのドライバーはTLC5940で制御はArduino、 加速度センサーと温度センサーも載せているので、 ソフト次第でかなり面白くできそうだ。

作品の提出は3/1(月)の夕方。 作品は3/2(火) 10:00〜13:00に一般展示され 採点を受けるので近くにいてお暇な方は見にきてください。 場所は工学部2号館1Fです。

2010年2月25日 木曜日

LCDシールド製作

ArduinoをEtherシールドと遊んでいると 表示装置が欲しくなってきたので、 ユニバーサル基板(バニラシールド)と キャラクタLCDを購入し、LCDシールドを作成した。

バニラシールドには、ピンヘッダが付属するが、 これでEtherシールドに取り付けると、 コネクタが干渉し、ピンヘッダがちゃんと刺さらないので、 基板の一部を切除。 部品を取り付け、配線するが、ピンヘッダが基板の両面にあるので、 配線も基板の両面で行う必要があり面倒。

配線終了後、LCDライブラリのExampleにあるプログラムを書き込み 動かすが動かない。いろいろ調べ、 オシロスコープのプローブでLCDのRW端子を触ると、 変な字が表示されることが分かった。 電圧を見ると1Vぐらい。

RW端子はGNDに落とせばいいのだが、 変な色気を出して10KΩを介してGNDに落としたのが 間違いだったようだ。LCD側で50KΩぐらいでプルアップされているらしい。 抵抗を1KΩに変更し、表示できるようになった。

コネクタに当たらないように切断

サンプルプログラムで動作確認

4階建て

バニラシールドは、動作中裏側を触れないので、デバッグが面倒だ。 普通のピンヘッダではなく、他のシールドで使われている 連結フレームを使用すれば、高さの問題も配線の問題も解決できそうなので、 楽ができたかもしれない。

2010年2月18日 木曜日

FPGA技術4,5購入

スイッチサイエンスからバニラシールドを買おうとするが、 3000円以上だと送料無料なので何か買うものは無いかと 物色しているうちに、FPGA技術が売っているのを発見、 とりあえず4号と5号を買ってみた。

うーむ、こういう内容だったのか。

FPGA技術

本来の買物

違和感無し？

2010年2月17日 水曜日

AVR Camera TFT LCD Develope Board その後(2)

書込風景

タッチパネル付き？

回路図やプログラムを調べ、驚愕の事実を知る。 カメラ→LCDのデータ転送にATmega32Lは介在していない。 やっているのは、初期化とV-Sync毎にLCDにコマンドを書き込んでいる だけのようだ。 カメラとLCDは8bitのデータバスで接続されている。 カメラとLCDに共通のデータフォーマットがあったということなのだろう。

CPUの転送速度で、よく更新が間に合ってるな、 最近のCPUは速いのねと思っていたのだが 違っていたようだ。 CPU経由なら、画像の反転とかすぐできると思っていたのに残念だ。 将来、カメラとLCDの間にFPGAとか挟めれば面白いかもしれない。

あと、回路図＋実物観察で気がついたのだが、 LCDはタッチパネル付き!?

2010年2月15日 月曜日

AVR Camera TFT LCD Develope Board その後

メールで送られてきたソースプログラムを見ると (たぶん)中国語のコメントだらけ。 まず、このコメントを削らないといじる気にならないので、 エディタで全部削除。 WinAVRでコンパイルすると、目立つエラーも無く すんなりとhexファイルができた。

これをAVRSPで書き込むと、 LCDに初期化中を示すメッセージを表示したところで 進まない。 ソースと一緒にあったhexファイルだと ちゃんと起動する。でも、最初に書き込まれていた プログラムとは少し動作が違うようだ。 起動時の画像は表示されないし、動作も若干もっさりしている。

自分でコンパイルしたhexファイルと動作するhexファイルを比較すると サイズが違う。コンパイルした環境が違うらしい。 使えそうなコンパイル環境がないか探してみたがみつからない。

仕方がないので、ソースをいじってみることにする。 とりあえず、delay.cにあった、如何にも最適化で消えそうな delay_us関数

      void delay_us(unsigned int time)
      {
          while (time--);
      }

      void delay_us(unsigned int time)
      {
          while (time--) asm volatile("nop");
      }

使っているのが WinAVRで、F_CPU値もちゃんと定義してあるのだから、 <util/delay.h>の _delay_us()を使えば いいのにとか思う。
まだまだだな。中国人

2010年2月14日 日曜日

今日の金属加工

プーリー4個

朝から旋盤でプーリー4個削り出し。

2010年2月10日 水曜日

シャーシ加工(続き)

LCDの枠

2mmのアクリル板をレーザ加工機で切り出して、 グラフィックLCDの枠を作成。 これで、シャーシ加工のアラを隠すことができた。 ネジはφ2.6の皿ネジ。 黒色のものが欲しかったが、無かったので とりあえず黒マジックで塗る。

2010年2月7日 日曜日

AVR Camera TFT LCD Develope Board

怪しげな箱が届く

昨年末 陰気な男でいいですかで知った AVR Camera TFT LCD Develope Boardを eBayで先月　衝動買い。 今日 中国から届いた。 2.8インチのTFT液晶とCMOSカメラ、ATMega32Lがついたボードが ちゃんと動作するプログラムがついて$79というのは驚きだ。 しかも送料無料。 中国恐るべし。

前面のカメラ

後面のLCD

電源を入れれば写る

回路図やソースプログラム、各種資料はメールで送られてきた。

USBからは電源供給のみ、 信号はつながっていない。

2010年2月6日 土曜日

ネットワーク時計

ネットワーク 時計

stm32ボードにuIPを載せて、 dhcp, dns, web-server等は動いていたのだが、 やっとntpも動くようになった。 ネットから取得した時刻を stm32のRTCに設定して ネットワーク時計の完成だ！

まだ通信遅れの補正などは行っていないが、 難しくはなさそうだ。 stm32のRTCには、微調整の機能もあるので、 ドリフトを計算し補正もできそうだ。

時計の設定を手でやる必要が無いのと、 時計が秒単位(ちゃんと補正すればもっと）合っているのは 快感だ。

2010年2月5日 金曜日

腕時計発見

行方不明だったのよ

年末の飲み会以来、行方不明になっていた腕時計を 自宅で発見。2ヶ月ぶりぐらいだが、充電状態は良好。 時間は30秒ほどずれていたということは、 あかるいが電波の届かないところにあったということか。

腕時計が無くても、携帯もあるし、ほとんどパソコンの前にいるから 大丈夫だろうと腕時計無の生活を試していたのだが、 ちょっと不便を感じていて、どうしようかと思っていたところだったので、 ちょうどよかった。

写真に撮るまで気がつかなかったが、かなり汚れている。 超音波洗浄機で洗ってみよう。

シャーシ加工(続き)

正面

背面

昨日のシャーシ加工の続き。 大部分の切り口は部品に隠れて見えない。 グラフィック液晶の穴だけ切り口が見えて汚いので、 得意のレーザ加工機でアクリルを切り出して切り口を隠そう。 トグルスイッチのナットをペンチで回したら 予想通り塗装を傷つけてしまった。 スパナで回すべきだった。

やっぱりメータは見栄えがするよね。

2010年2月4日 木曜日

シャーシ加工

型紙を貼り付けて

穴を明ける

ノビノビにしていたシャーシ加工を行う。 大きな穴はハンドニブラーでガジガジ。 予想どおり持久力の限界で完成には至らず。 握力の回復を待つ。 1.5mmのアルミは疲れるぜ。

作業途中、2mmのアクリルとレーザ加工機で切り出しても 良かったのではという思いが頭をよぎるが、 電源装置のパネルがアクリルというのには 少し抵抗があるし、 もう加工は始めている。 作り直す機会があれば試してみよう。

2010年1月30日 土曜日

字を大きくした

16x8のフォント

XFree86のソースをダウンロードし、 大量のbdfファイルの中から 16x8dotのフォントを選択、 cのソースに変換し、組み込んでカラーLCDに表示できるようにした。 これぐらいのサイズだと普通に読めてちゃんと使える。

もっと大きなフォントを使いたい気持ちもあるのだが、 そうなると可変幅の問題や圧縮(したい気持ち)の問題もでてくるので、 当面は、これぐらいで我慢しておこう。

それよりも日本語を先に表示したいが、 それは大容量ROMを手に入れるまでおあづけ。 でもそういう環境になったら、英字フォントなんて 圧縮しないでも入れ放題だな。

2010年1月29日 金曜日

カラーLCDをSTM32ボートに

stm32ボードにカラーLCDをとりつけた。 8x5dotのフォントでは、字が小さすぎる。 読みづらい。

取り付けた

Hello

色々

2010年1月16日 土曜日

HDD分解(2)

HDD分解用のドライバをダイソーに買いに行く。 T6とT8のドライバが必要であったが、 穴付きと穴なしのどちらが必要かわからなかったので、 4本購入。 実際に試したところHDDのネジには、穴は無いが、 穴付き用のドライバーでも問題なく使えた。 T6のネジはみつからなかったので、T8のドライバーが１本あれば 十分だったようだ。

ダイソーで210円/本

ヘクスローブドライバ

バラし散らかした後

2010年1月14日 木曜日

HDD分解

工具セット 1,029円

とりあえず分解

HDDのモータを使いたくなり、 ホームセンターでドライバーを購入しようとしたのだが、 サイズがわからない。 何種類か入っていて、安かったので 1,029円の工具セットを購入。

帰宅後試してみるとサイズが合わない。 もっと小さいサイズが必要だった。 ネットで検索するとT6とT8というサイズが必要で、 ダイソーとかでも210円で売ってあるらしい。

でも分解する気分になってしまったので、 サイズが合う壊れたHDDを探したところ 古そうな3.5インチHDDのサイズが合う。 ものは東芝のMK538FB, 容量1.2G、 一体何時のだ？

とりあえず分解して気が済んだ。 恥ずかしながらHDDを分解したのは初めてだ。 中身の綺麗さに驚いた。 明日、T6とT8のドライバーを買いに行こう。 壊れたHDDは、まだ沢山ある。

2010年1月13日 水曜日

雪

出社途中

起きたら雪が積もっていた。 そういえば妙に静かだったような気がする。 積雪数cm程度だが、道路は渋滞していた。

2010年1月7日 木曜日

かくぅ〜凄い

Cacooで試しに書いてみた

この記事で Cacoo(かくー、描く？）というサービスを知る。 記事ではPowerPoint用の図を書くのに便利とあるが、 なんかWikiとかHPに入れる図を書くのに便利そうだ。

登録して使ってみると、思ったより高機能ですごい。 サーバー上のpngファイルにリンクすると、 図を変更すれば、すぐに反映される。 ネットワーク経由で図を共有し、いっしょに編集する機能も ブラウザで2画面開けばすぐに試せるのだが、 すぐに変更が反映されて凄い。 でも、使うあてはない。

作成したpngファイルはダウンロードもできる。 サーバがサービスを止めちゃうと絵がみれなくなるというのは困るので、 自動でローカルに画像をコピーしておく機能とかも欲しい。 wikiとかなら改造すればできるんじゃなかろうか。

2010年1月4日 月曜日

仕事始め

マザーボード交換中

省エネに協力しようと 年末に珍しく 日ごろ切らないような電源を切って帰ったところ、 仕事始めでいろいろ問題が発生。

まず、PCが起動しない。 BIOS画面すら表示されない。 ケースを開けると、ファンやHDDは動いているので 電源は生きているようだ。 マザーボードのCMOSクリアも試したが変化はない。

諦めてパソコン工房で一番安いマザーボード(5,980円)を買ってきて交換。 無事、起動した。 その後、マザーボード関連のドライバーなどを入れなおして 完全復活した。

去年の電事故で、マザーボードのどこかが壊れたのではないかと思われる。 事故以来コンセントを抜いたことはなかったので、 現象が起きなかったのではなかろうか。 ちなみにCOMポートが壊れたのは知っていた。 今回、ケースの電源のLEDが切れていることも判明した。

50mAで充電するが...

あと、電話機の子機のアダプタも抜いていたところ、 子機がまったく反応しなくなった。 充電してみたが変化なし。 電圧を測ると定格は3.6Vなのに2.7Vぐらい。 電池の寿命がきた所で、過放電になってしまい、 充電できなくなったのではないかと想像している。 諦めて、代わりの電池を注文。

2010年1月1日 金曜日

謹賀新年

寅年

カラー液晶

賀正

昨晩、なんとか画像ファイルを カラー液晶に表示させることができるようになった。 サイズは小さいが、128x128の分解能と65536色の表示能力はさすが。 もっと活用してみたくなった。

2009年12月30日 水曜日

年末(2)

年内にカラーLCDを光らせておきたいと考え、 接続ボードを作成開始。 CPUはArduinoを使うことにして、 最近足りない気味の 自作Arduinoを2枚補充。 回路図作成、配線と順調に進み、 サンプルプログラムを参考に初期化ルーチンを作ってみたら、 あっさり光ってしまった。

自作Arduino補充

接続ボード

光った

2009年12月28日 月曜日

年末

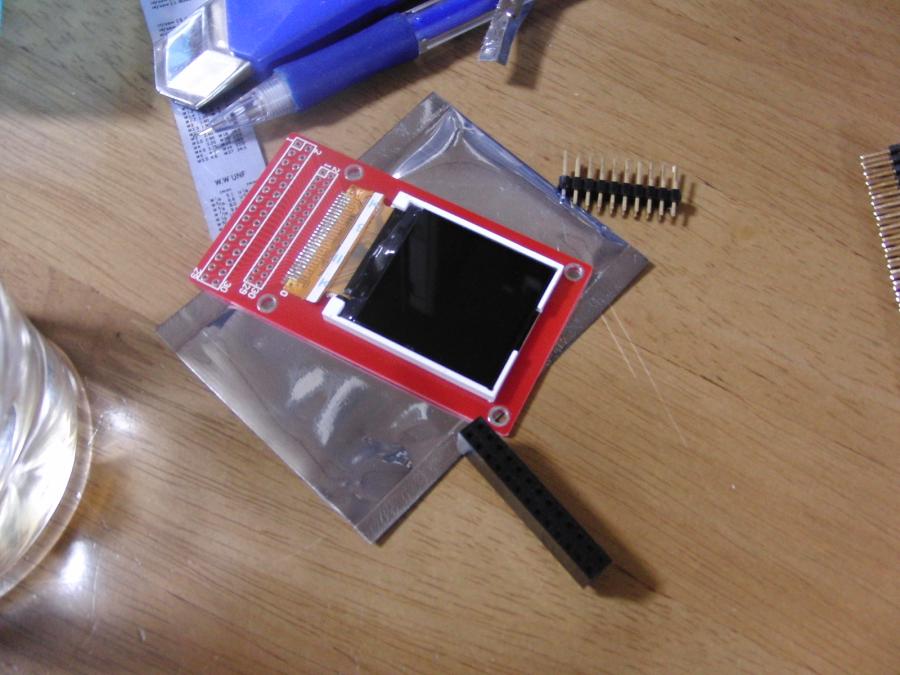

FGD1442701

まわりが早々に御用納めしてしまったもんで、 仕事をする気がおきず休みモードに突入。 FF13やったりCivilzationやったり、 24とかTVみたりしている。

後閑さんの記事を見て同じものが欲しくなり 注文した TFTカラー液晶が届いた。

2009年12月21日 月曜日

FF13とか

発売日の12月17日にヨドバシに予約しておいたFF13が到着。 以来、すこしづつ(?)やっている。 グラフィックが綺麗なのはさすが。 FF12の時のように動画との切り替わりに待たされないのがうれしい。 戦闘は悪く言うと面倒、良く言うといつまでもハラハラさせてくれる。 昨晩は召喚獣になかなか勝てず、このままFF13は進めないで終わりに なってしまうのだろうかと思ったり。

2009年12月13日 日曜日

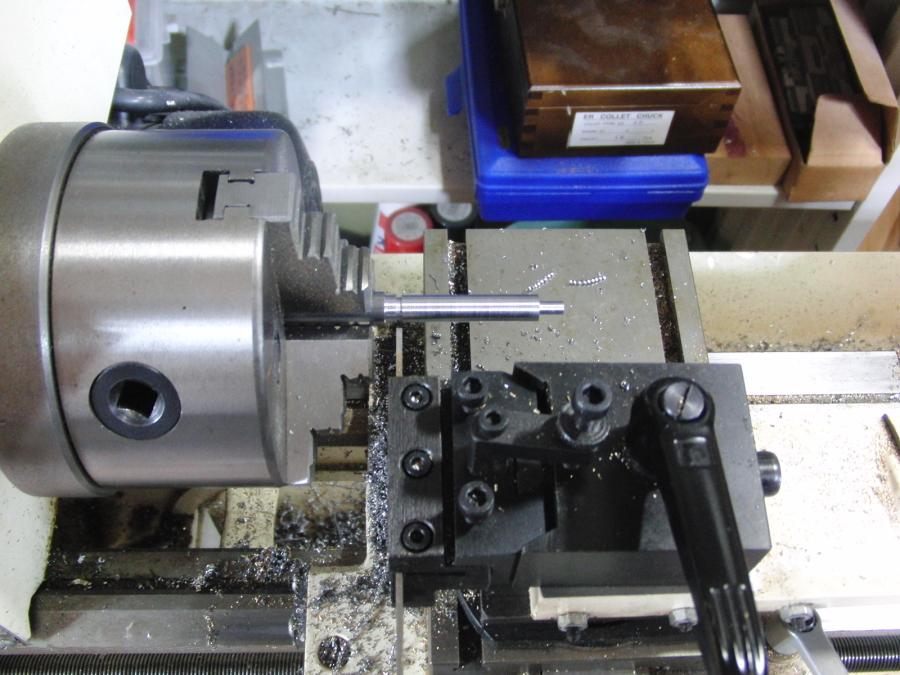

旋盤加工

旋盤

新たに入手したスローアウェイバイトホルダを使って 旋盤加工。 荒削り用バイトを使ったのに、嘘みたいに軽くきれいに削れた。

これまでもスローアウェイバイトで削っていたのだが、 かなりヘタっていたようだ。 交換しようとしたが ネジがつぶれて回らない。 全然スローアウェイバイトじゃない。

スローアウェイバイトホルダーは、普通に買うとかなり高いので 安いところを探して、 ここで購入した。 なんか手作りっぽい。 自分でも作れるようになりたい。
